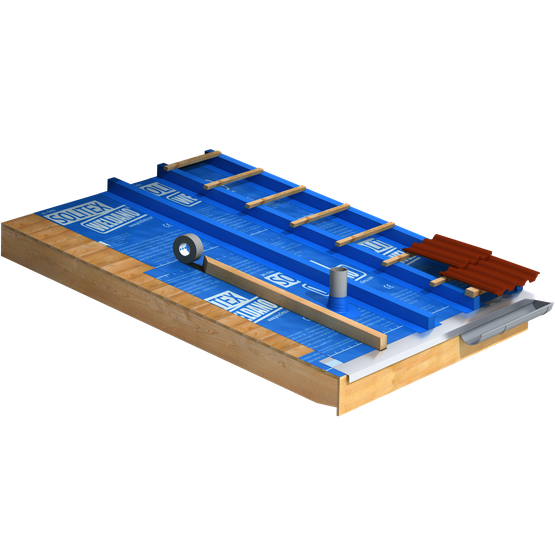

Ecran de sous-toiture ouvert à la diffusion, permettant un soudage



Avantages

  • Etancheite fiable de la jonction : Soudage homogene
  • Haute securite au travail : Surface antiderapante et resistante a l’abrasion
  • Protege la paroi d’une humidification : Ouvert a la diffusion de vapeur d’eau et etanche a la pluie battante
  • Facile a travailler: extremement robuste et resistant a la dechirure
  • Convient comme ecran de sous-toiture repondant aux sollicitations accrues et extraordinaires (CH)
  • Maintient les parois au sec meme pendant la phase de construction :
    resistance maximale a la pluie battante grace au film monolithique


Application

À utiliser comme écran de sous-toiture triple couche ouvert à la diffusion, permettant un soudage homogène, pour des sollicitations exceptionnelles selon la norme SIA 232/1 (CH).
En Allemagne, à utiliser comme écran de sous-toiture étanche à la pluie / à l’eau, après convention contractuelle individuelle.
Convient à la pose sur des supports résistant à la pression, tels des voligeages, des panneaux dérivés du bois et des panneaux de sous-toiture en fibres de bois.

Caractéristiques techniques / Conditionnement

  Tissu
Film fonctionnel sur les deux faces polyuréthane
Support en non-tissé polyester
Propriété Valeur Réglementation
Couleur bleu
Grammage 310 g/m² NBN EN 1849-2
Epaisseur 0,8 mm NBN EN 1849-2
Coeff. de résistance diffusion vapeur μ 225 NBN EN ISO 12572
Valeur sd 0,18 m NBN EN ISO 12572
Réaction au feu Euroclasse E NBN EN 13501
Exposition aux intempéries 4 mois (FR : 3 mois)
Colonne d'eau > 4 000 mm NBN EN ISO 811
Etanchéité à l'eau non-vieillie/vieillie* W1 / W1 NBN EN 13859-1
Force de traction max. longit./transv. 320 N/5 cm / 400 N/5 cm NBN EN 13859-1 (A)
Force de traction max. longit./transv. vieillie* 275 N/5 cm / 320 N/5 cm NBN EN 13859-1 (A)
Allongement en traction longit./transv. 50 % / 70 % NBN EN 13859-1 (A)
Allongement en traction longit./transv. vieillie* 50 % / 70 % NBN EN 13859-1 (A)
Résistance à la déchirure longitud./transv. 200 N / 200 N NBN EN 13859-1 (B)
*) Durabilité après vieillissement artificiel à 100 °C réussi NBN EN 1297 / NBN EN 1296
Comportement au pliage à froid -20 °C NBN EN 1109
Résistance à la température stable entre -40 °C et +100 °C
Conductivité thermique 2.3 W/(m·K)
Sous-couverture (DE) après convention contractuelle individuelle
Ecran de sous-toiture UDB-A ZVDH-Produktdatenblatt
Couverture provisoire ; peut servir de ... oui ZVDH
Marquage CE existe NBN EN 13859-1

Conditionnement

Art. n° Code GTIN Long. Larg. Contenu Poids UE Récipient
 DOP 1AR00082 4026639200822 400 m 1,5 m 600 m² 0,31 kg 600 600
 DOP 16336 4026639163363 50 m 1,5 m 75 m² 24 kg 1 20
 DOP 16337 4026639163370 25 m 3 m 75 m² 24 kg 1 20
1: UE pro non disponible en quantité fractionnée

Galerie photos - Mise en œuvre

1a. Raccord au pied de versant

1a. Raccord au pied de versant

Si les tôle d’égoût sont aboutées dans le sens longitudinal, poser d’abord la bande d’étanchéité SOLITEX WELDANO-S parallèlement à l’égoût (bord inférieur à fleur du voligeage).
1b. Raccord au pied de versant

1b. Raccord au pied de versant
2a. Pose de la membrane et chevauchement des lés

2a. Pose de la membrane et chevauchement des lés

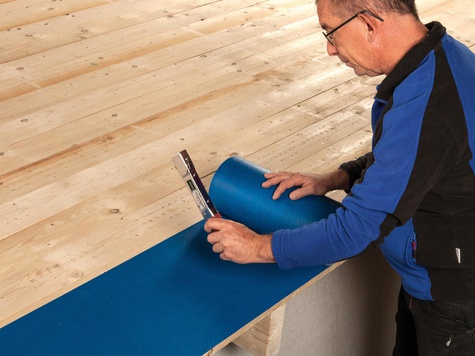

Dérouler l’écran parallèlement à l’égoût et le fixer, au niveau du chevauchement, à l’aide d’agrafes ou de pointes à tête plate d’au moins 10 mm de large et 8 mm de long, à l’abri de l’humidité, en respectant une distance d’environ 2 cm par rapport au bord de l’écran.
Faire remonter l’écran le long de la rive jusqu’au bord supérieur du contre-lattage ou de la bande de rive.
2b. Pose de la membrane et chevauchement des lés

2b. Pose de la membrane et chevauchement des lés

Prévoir des chevauchements d’au moins 10 cm.
Le marquage imprimé sert de repère.
3a. Soudage du chevauchement avec WELDANO TURGA

3a. Soudage du chevauchement avec WELDANO TURGA

Insérer le pinceau de la bouteille-pinceau dans le chevauchement du joint à souder et y appliquer le solvant de soudage.
N’appuyer que légèrement sur la bouteille-pinceau.
La largeur d’assemblage effective (surface mouillée) doit être d’au moins 3 cm et atteindre le bord de l’écran supérieur.
3b. Soudage du chevauchement avec WELDANO TURGA

3b. Soudage du chevauchement avec WELDANO TURGA

Le solvant de soudage devrait ressortir légèrement du bord du joint à souder, afin de garantir un soudage de l’ensemble.
Utiliser un chiffon pour enlever l’excédent de produit.
4. Frottement et vérification du chevauchement

4. Frottement et vérification du chevauchement

Assembler immédiatement les deux lés sans plis et les maroufler pour que le soudage se fasse bien (à l’aide du rouleau en silicone pro clima ROLLFIX par exemple).
Puis, vérifier que le joint soudé ne comporte pas de fuites (avec un clou ou la pointe du crayon à papier).
5a. Alternative : soudage du chevauchement à l’aide d’un appareil à air chaud

5a. Alternative : soudage du chevauchement à l’aide d’un appareil à air chaud

Insérer la buse de l’appareil à air chaud dans le chevauchement et chauffer le long du joint.
La largeur d’assemblage doit être d’au moins 2 cm et atteindre le bord de l’écran supérieur.
5b. Alternative : soudage du chevauchement à l’aide d’un appareil à air chaud

5b. Alternative : soudage du chevauchement à l’aide d’un appareil à air chaud

Presser immédiatement les deux lés l’un contre l’autre et maroufler (avec pro clima ROLLFIX par exemple).
Puis, vérifier que le joint soudé ne comporte pas de fuites (avec un clou ou la pointe du crayon à papier).
6a. Raccord au pied de versant

6a. Raccord au pied de versant

Poser l’écran à plat et le souder au-dessus de la tôle d’égoût avec SOLITEX WELDANO-S.
Nettoyer la bavette et coller le bord inférieur de l’écran à l’aide de ORCON CLASSIC.

En cas d’utilisation d’une tôle à revêtement en PVC, un soudage homogène direct à l’écran de sous-toiture est possible.
A vérifier au préalable.
6b. Veillez à protéger l’écran des Uvs au niveau de l’égout

6b. Veillez à protéger l’écran des Uvs au niveau de l’égout

Raccord au pied de versant.
Dérouler la bande de protection autocollante SOLTEMPA sur le raccord au pied de versant.
7. Réalisation de la noue

7. Réalisation de la noue

Poser d’abord un lé dans la noue, dans le sens longitudinal.
Ensuite, réaliser le soudage étanche au vent et à l’eau des lés des versants à l’écran dans la noue, avec un chevauchement de 10 cm (et dans le bon sens pour garantir le bon écoulement de l’eau).
8. Contre-lattage non intégré

8. Contre-lattage non intégré

Si le contre-lattage est prévu posé sur l’écran et / ou si cet écran sert de couverture provisoire / d’étanchéité pendant la durée des travaux, il faut généralement poser le taquet d’étanchéité du système TESCON NAIDECK mono sous le contre-lattage.
9. Contre-lattage intégré

9. Contre-lattage intégré

Poser la bande d’étanchéité SOLITEX WELDANO-S par-dessus le contre-lattage et le souder des deux côtés à l’écran de sous-toiture.
Les contre-lattes doivent être sèches et chanfreinées.

Alternative : poser l’écran de sous-toiture directe ment par-dessus les contre-lattes.
10a. Raccord à des passages de conduits - cas de toits à très faible pente :

10a. Raccord à des passages de conduits - cas de toits à très faible pente :

Nettoyer le conduit avant d’y réaliser l’étanchéité.
Glisser la manchette WELDANO ROFLEX le long du conduit et ...
10b. Raccord à des passages de conduits - cas de toits à très faible pente :

10b. Raccord à des passages de conduits - cas de toits à très faible pente :

... souder la bride d’étanchéité à l’écran de sous-toiture (à l’aide du solvant ou d’un appareil à air chaud).
Maroufler le raccord pour qu’il adhère bien, puis vérifier qu’il ne comporte pas de fuites.
10c. Raccord à des passages de conduits - cas de toits à très faible pente :

10c. Raccord à des passages de conduits - cas de toits à très faible pente :

Coller le haut de la manchette pour conduits sur le conduit, à l’aide de TESCON VANA.
10d. Raccord à des passages de conduits - cas de toits à très faible pente :

10d. Raccord à des passages de conduits - cas de toits à très faible pente :

Conseil :
Dans le cas de grandes tuiles de ventilation, agrandir WELDANO ROFLEX avec un morceau de bande.
11a. Raccord à des passages de conduits - cas de toits inclinés :

11a. Raccord à des passages de conduits - cas de toits inclinés :

Au niveau du bord, souder la manchette à l’aide du solvant de soudage WELDANO TURGA ou d’un appareil à air chaud.
La largeur d’assemblage effective (surface mouillée) doit être d’au moins 3 cm et atteindre le bord de la manchette WELDANO ROFLEX PLUS.
Bien maroufler la manchette.
11b. Raccord à des passages de conduits - cas de toits inclinés :

11b. Raccord à des passages de conduits - cas de toits inclinés :

Préparer des bandes de raccord SOLITEX WELDANO-S selon la pente du toit et le diamètre du conduit.
11c. Raccord à des passages de conduits - cas de toits inclinés :

11c. Raccord à des passages de conduits - cas de toits inclinés :

Positionner les bandes de raccord autour du conduit et les souder les unes aux autres ainsi qu’à l’oeillet de la manchette, à l’aide du solvant WELDANO TURGA.
Bien maroufler le raccord.
11d. Raccord à des passages de conduits - cas de toits inclinés :

11d. Raccord à des passages de conduits - cas de toits inclinés :

Coller en outre par-dessus la bande de raccord SOLITEX WELDANO-S des morceaux de ruban adhésif TESCON VANA, au niveau du conduit et dans la zone de chevauchement de la bande de raccord.
12a. Raccord aux éléments de construction sortants (ex: cheminée) - cas de toits à très faible pente :

12a. Raccord aux éléments de construction sortants (ex: cheminée) - cas de toits à très faible pente :

Nettoyer le support.
Réaliser le soudage sans plis et de façon à garantir de la bon écoulement de l’eau de tous les côtés de l’élément de construction sur l’écran de sous-toiture (à l’aide du solvant ou d’un appareil à air chaud), en utilisant à chaque fois un bout de bande SOLITEX WELDANO-S et un préformé du système WELDANO INVEX.
Maroufler le raccord pour qu’il adhère bien, puis vérifier qu’il ne comporte pas de fuites.

CH : conformément à la norme SIA 232/1, poser au moins 50 mm sur la couverture.
Au niveau des fenêtres de toiture en pente, réaliser l’étanchéité jusqu’au bord supérieur du dormant.
Réaliser les angles intérieurs de manière analogue, avec le préformé du système WELDANO INCAV.
13b. Raccord aux éléments de construction sortants (ex : cheminée) - cas de toits inclinés :

13b. Raccord aux éléments de construction sortants (ex : cheminée) - cas de toits inclinés :

Poser l’écran avec une boucle de dilatation dans le lit de colle.
Ne pas écraser complètement le cordon de colle, afin de permettre une compensation des mouvements de l’ouvrage.
14. Réalisation d’un élément déflecteur

14. Réalisation d’un élément déflecteur

En amont de l’élément constructif qui traverse le toit, former un déflecteur/gouttière en pente transversale et la coller sur l’écran.
Former le déflecteur de façon à ce que l’humidité soit acheminée, par une contre-latte, jusque dans la zone adjacente suivante qui n’est pas traversée par un élément constructif.
15. Raccord à une fenêtre de toit

15. Raccord à une fenêtre de toit

Réaliser l’étanchéité de la fenêtre de toit sur tout le pourtour, jusqu’au bord supérieur du dormant, avec SOLITEX WELDANO.
Souder les écrans dans les coins avec le solvant WELDANO TURGA.
16. Raccord à une fenêtre de toit

16. Raccord à une fenêtre de toit

Coller SOLITEX WELDANO sur le dormant avec pro clima TESCON VANA.
C’est tout!

Conditions générales

SOLITEX WELDANO est à dérouler parallèlement à l’égoût.
D’une manière générale, il faut garantir l’écoulement libre de l’eau. Eviter les joints en croix. Réaliser les joints éventuels par décalage du bord des écrans.

Pour la protection de la construction durant la phase de construction, les écrans de sous-toiture SOLITEX WELDANO peuvent être exposés aux intempéries pendant maximum 4 mois (p. ex. pour servir de couverture provisoire selon les prescriptions de la Fédération allemande des artisanscouvreurs).
Dans ce cas, la pente du toit doit atteindre au moins 5°. A cet égard, il convient de respecter la réglementation et les dispositions nationales.

La fixation ne peut pas se faire dans la surface ni dans des zones de convergence d’eau (p. ex. au niveau des noues). Nous recommandons l’utilisation de moyens de fixation résistant à la corrosion.

L’assemblage par soudage des bords des écrans se fait à l’aide du solvant de soudage WELDANO TURGA ou d’un appareil à air chaud. La zone de soudage doit être sèche, à l’abri du gel, dépoussiérée et dégraissée. En cas de salissures tenaces (p. ex. de l’huile), humidifier légèrement un chiffon avec du solvant WELDANO TURGA et maroufler la surface pour éliminer les salissures. Les deux faces de l’écran peuvent être soudées et conviennent comme couche extérieure.
L’assemblage à l’aide solvant est possible à partir de 0 °C. Tenir compte des risques mentionnés sur le pot.

En cas d’utilisation d’appareils à air chaud, nous recommandons une température de mise en oeuvre d’environ 220 à 280 °C, selon la température ambiante et le vent. Vérifier le réglage en réalisant un essai de soudage sur un échantillon. Pour les cordons de soudure des surfaces, une buse d’une largeur de 40 mm s’est avérée efficace. Pour les raccords de détail, une buse de 20 mm est parfois plus pratique.

La manchette pour conduits WELDANO ROFLEX convient aux conduits d’un diamètre entre 90 et 125 mm, pour des pentes de 5° à 25°.
La variante WELDANO ROFLEX PLUS est adaptée pour des pentes jusque 50°.

Au lieu d’utiliser les préformés du système WELDANO ROFLEX, WELDANO INVEX et WELDANO INCAV, vous pouvez aussi découper ces éléments à dimension dans un bout d’écran SOLITEX WELDANO.

Important: Dans le cas d’une sous-toiture étanche à l’eau, les contre-lattes doivent être sèches et les deux arêtes hautes doivent être chanfreinées (≥ 3 mm). L’idéal est l’utilisation de bois de construction sec, abouté et contre-collé (type Duo ou KVH).

Autres conditions générales pour l’Allemagne :
En fonction du degré d’exigence de la mesure de protection supplémentaire, la réalisation de la sous-toiture sera étanche à la pluie ou à l’eau (selon les prescriptions de la Fédération allemande des artisans-couvreurs).
Sous-toiture étanche à la pluie : les contre-lattes sont posées par-dessus l’écran de sous-toiture.
Sous-toiture étanche à l’eau : les contre-lattes sont intégrées à la couche d’étanchéité. Dans ce cas, l’écran de sous-toiture est amené par-dessus les contre-lattes ou la bande d’étanchéité SOLITEX WELDANO-S est posée par-dessus la contre-latte et soudée de part et d’autre avec l’écran de sous-toiture.

Dans le cas d’une sous-toiture étanche à la pluie, une ventilation par le faîtage est admissible. Dans ce cas, arrêter l’écran de sous-toiture au maximum 30 mm avant le sommet du faîtage.
Recouvrir l’ouverture de ventilation avec un bout d’écran le long de l’axe du faîtage, au-dessus de la contre-latte.
Dans le cas d’une sous-toiture étanche à la pluie, une ventilation par le faîtage n’est pas admissible.

Au niveau de la tôle d’égoût, le raccord de l’écran de sous-toiture SOLITEX WELDANO sera étanche au vent et à l’eau. Dans ce cas, la tôle d’égoût peut servir de larmier ou de bavette menant à la gouttière.
Pour protéger durablement l’écran de sous-toiture de l’ensoleillement direct, choisir la largeur de la tôle d’égoût en fonction de la pente du toit et de l’orientation de la paroi, ou posée le bande de raccord autocollante sur toute la surface SOLTEMPA sur le raccord au pied de versant.

Conditions générales pour la Suisse :
Pour de fortes contraintes (pente inférieure à 10° par exemple), il est entre-autre nécessaire de protéger les contre-lattes en les intégrant au système soudé (avec SOLITEX WELDANO ou les bandes SOLITEX WELDANO-S).

D’après la SIA 232/1, l’eau ne doit pas stagner sur la sous-toiture pour des sollicitations extraordinaires au niveau de la gouttière ou d’un élément adjacent, il faut assurer son bon écoulement. Afin de protéger durablement l’écran de sous-toiture des rayons solaires directs, choisir une bavette plus ou moins large en fonction de la pente et de l’orientation ou posée le bande de raccord autocollante sur toute la surface SOLTEMPA sur le raccord au pied de versant.
Dans les zones à risque de refoulement d’eau, de formation de glace ou de congère, utiliser une membrane pour toiture plate en lieu et place de SOLITEX WELDANO.

Supports

Convient à la pose sur un support résistant à la pression qui garantit une pression de fixation suffisante au début du soudage, par exemple un voligeage, des panneaux dérivés du bois et des panneaux denses de sous-toiture en fibres de bois.
Le support doit être sec, à l’abri du gel, propre et dépourvu d’arêtes vives ou d’éléments pointus. Les écrans doivent être dépourvus de substances antiadhésives (p. ex. graisse ou silicone).
Avant le collage, nettoyez l’écran SOLITEX WELDANO avec un chiffon. Il est recommandé de vérifier de manière aléatoire la résistance des raccords collés.

Art. n° Code GTIN Long. Larg. Contenu Poids UE Récipient
 DOP 1AR00082 4026639200822 400 m 1,5 m 600 m² 0,31 kg 600 600
 DOP 16336 4026639163363 50 m 1,5 m 75 m² 24 kg 1 20
 DOP 16337 4026639163370 25 m 3 m 75 m² 24 kg 1 20
1: UE pro non disponible en quantité fractionnée

Téléchargements

Déclaration de performance

Art. n° Code GTIN Long. Larg.
 DOP 1AR00082 1AR00082 4026639200822 400 m 1,5 m
 DOP 16336 16336 4026639163363 50 m 1,5 m
 DOP 16337 16337 4026639163370 25 m 3 m
1: UE pro non disponible en quantité fractionnée
