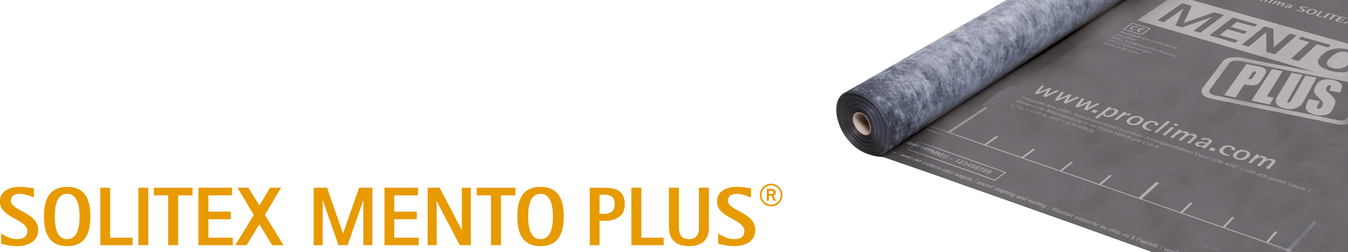

SOLITEX MENTO PLUS
Ecran de sous-toiture quadruple couche, avec armature, convient aux isolants insufflés
SOLITEX MENTO PLUS
Ecran de sous-toiture quadruple couche, avec armature, convient aux isolants insufflés
Avantages
- Eminemment robuste grâce à l’armature: convient aux isolants insufflés
- Planning de chantier flexible grâce à une exposition aux intempéries pendant 4 mois
- Permet la réalisation de parois sûres : a la fois haute perméabilité à la vapeur et étanchéité maximale à la pluie battante
- Parois sèches : le film fonctionnel non poreux TEEE évacue activement l’humidité vers l’extérieur
- Résistance au vieillissement et thermostabilité maximales, grâce au film TEEE
- Haute protection de la structure pendant la phase chantier : convient comme couverture provisoire / étanchéité provisoire
Application
À utiliser comme écran de sous-toiture hautement perméable à la vapeur ; à dérouler sur voliges, panneaux de sous-toiture en MDF ou en fibres de bois ainsi que sur les isolants fibreux thermiques en tout genre, même insufflés.
Caractéristiques techniques / Conditionnement
| Tissu | |
| Non-tissé de protection et de couverture | microfibres en polypropylène |
| Film fonctionnel | TEEE, monolithique |
| Armature | non-tissé en polypropylène |
| Propriété | Réglementation | Valeur | Réglementation |
| Couleur | anthracite | ||
| Grammage | NBN EN 1849-2 | 175 ±5 g/m² | NBN EN 1849-2 |
| Epaisseur | NBN EN 1849-2 | 0,60 ±0,10 mm | NBN EN 1849-2 |
| Coeff. de résistance diffusion vapeur μ | NBN EN ISO 12572 | 83 | NBN EN ISO 12572 |
| Valeur sd | NBN EN ISO 12572 | 0,05 ±0,02 m | NBN EN ISO 12572 |
| Réaction au feu | NBN EN 13501-1 | Euroclasse E | NBN EN 13501-1 |
| Exposition aux intempéries | 4 mois | ||
| Colonne d'eau | NBN EN 20811 | > 2 500 mm | NBN EN 20811 |
| Etanchéité à l'eau non-vieillie/vieillie* | NBN EN 13859-1 | W1 / W1 | NBN EN 13859-1 |
| Force de traction max. longit./transv. | NBN EN 13859-1 (A) | 500 ±30 N/5 cm / 330 ±30 N/5 cm | NBN EN 13859-1 (A) |
| Force de traction max. longit./transv. vieillie* | NBN EN 13859-1 (A) | 495 ±30 N/5 cm / 315 ±30 N/5 cm | NBN EN 13859-1 (A) |
| Allongement en traction longit./transv. | NBN EN 13859-1 (A) | 20 ±5 % / 20 ±5 % | NBN EN 13859-1 (A) |
| Allongement en traction longit./transv. vieillie* | NBN EN 13859-1 (A) | 20 ±5 % / 20 ±5 % | NBN EN 13859-1 (A) |
| Résistance à la déchirure longitud./transv. | NBN EN 13859-1 (B) | 300 ±30 N / 300 ±30 N | NBN EN 13859-1 (B) |
| *) Durabilité après vieillissement artificiel | NBN EN 1297 / NBN EN 1296 | réussi | NBN EN 1297 / NBN EN 1296 |
| Comportement au pliage à froid | NBN EN 1109 | -40 °C | NBN EN 1109 |
| Résistance à la température | stable entre -40 °C et +100 °C | ||
| Conductivité thermique | 0,17 W/(m·K) | ||
| Résistance à la traversée d'un corps mou | GS-BAU-20 (10/2003) | réussi | GS-BAU-20 (10/2003) |
| Ecran de sous-toiture | ZVDH-Produktdatenblatt | USB-A / UDB-A | ZVDH-Produktdatenblatt |
| Couverture provisoire ; peut servir de ... | ZVDH | oui | ZVDH |
| Marquage CE | NBN EN 13859-1 | existe | NBN EN 13859-1 |
Conditionnement
| Art. n° | Code GTIN | Long. | Larg. | Contenu | Poids | UE | Récipient | |
| DOP | 12905 | 4026639129055 | 50 m | 1,5 m | 75 m² | 13,5 kg | 1 | 20 |
| DOP | 13758 | 4026639137586 | 50 m | 3 m | 150 m² | 27 kg | 1 | 20 |
Mise en oeuvre - Galerie de photos
1. Pose de l’écran
Dérouler l’écran et le fixer, au niveau du chevauchement, à l’aide d’agrafes galvanisées d’au moins 10 mm de large
et 8 mm de long, à l’abri de l’humidité.
Laisser dépasser l’écran d’environ 4 cm sur les éléments de construction adjacents, afin de pouvoir y réaliser ultérieurement un raccord étanche au vent.
2. Chevauchement des lés
Prévoir des chevauchements d’environ 10 à 15 cm.
Le marquage imprimé sert de repère.
3. Collage des chevauchements
Nettoyer le support (il doit être sec, dépoussiéré, dégraissé et sans silicone) et effectuer éventuellement un essai de
collage.
Centrer le ruban adhésif système TESCON VANA sur le chevauchement, puis le coller au fur et à mesure, en évitant d’exercer une traction, d’appliquer une charge et de former des plis .
Maroufler la zone de collage (PRESSFIX),
en veillant à une contre-pression suffisante.
4a. Collage des écrans connect
Dans le cas des écrans connect, coller le chevauchement à l’aide des deux zones autocollantes intégrées.
4b. Collage des écrans connect
Maroufler la zone de collage (PRESSFIX),
en veillant à une contre-pression suffisante.
5a. Réalisation du faîtage / des arêtiers
Dans les sections intégralement isolées, passer les écrans par-dessus le faîtage / l’arêtier et les agrafer au niveau du
contre-lattage.
Respecter un recouvrement des écrans
d’au moins 10 à 15 cm.
5b. Réalisation du faîtage / des arêtiers
Ensuite, réaliser le collage étanche à l’air avec du ruban adhésif système TESCON VANA.
Alternative : coller une large bande de TESCON VANA par-dessus le faîtage.
Maroufler la zone de collage (PRESSFIX),
en veillant à une contre-pression suffisante.
6. Raccord au pied de versant
Amener l’écran à l’égoût jusqu’à la bavette ou la bande d’égoût ; puis à l’aide de la zone autocollante intégrée (pour les écrans connect), du ruban adhésif double face DUPLEX ou simple face du système TESCON VANA, coller l’ensemble en évitant les plis.
7a. Raccord à des supports rugueux et/ou minéraux
Sur les couronnements de mur maçonné, appliquer tout d’abord un enduit de lissage.
Appliquer un cordon de colle du système ORCON F de 5mm minimum d’épaisseur
(éventuellement plus pour des supports très irréguliers).
7b. Raccord à des supports rugueux et/ou minéraux
Mettre en place l’écran avec une boucle de dilatation ; ne pas écraser complètement le cordon de colle.
8. Raccord à la fenêtre de toit
Raccorder les écrans SOLITEX aux surfaces lisses, dont les fenêtres de toit, cheminées, conduits et autres éléments constructifs qui traversent le toit, à l’aide du ruban adhésif système TESCON PROFECT.
9. Réalisation d’un élément déflecteur
En amont de l’élément constructif qui traverse le toit, former un déflecteur/gouttière en pente transversale et la coller sur l’écran.
Former le déflecteur de façon à ce que
l’humidité soit acheminée, par une contre-latte, jusque dans la zone adjacente suivante qui n’est pas traversée par un élément constructif.
10. Taquet d’étanchéité
Pour réaliser une couverture provisoire, il faut intercaler la bande à taquets d’étanchéité TESCON NAIDECK entre le contre-lattage et l’écran SOLITEX.
Conditions générales
Les écrans SOLITEX MENTO devraient être posés avec la face imprimée tournée vers la personne qui les met en œuvre. L’écran de sous-toiture est à mettre en oeuvre tendu, sans ventre (souplesse) et parallèlement à l’égoût. En cas d’utilisation comme écran de sous-toiture, limiter l’entraxe entre les chevrons à 100 cm.
La fixation ne peut pas se faire dans des zones de convergence d’eau (dans les noues par exemple).
Dans les combles perdus et non isolés, prévoir une ventilation par le faîtage. Pour cela, arrêter l’écran SOLITEX 5 cm avant le faîtage. Doter en outre les combles non aménagés d’installations d’aération continue.
Pour protéger la construction durant la phase des travaux conformément aux règles de la ZVDH (’Zentralverband des Deutschen Dachdeckerhandwerks’ - Fédération allemande des artisans-couvreurs), les écrans de sous-toiture SOLITEX MENTO PLUS peuvent servir de couverture provisoire pendant six mois. Dans ce cas, la pente du toit doit atteindre au moins 14°. Il faut alors utiliser les éléments constitutifs du système : les taquets d’étanchéité TESCON NAIDECK, la colle de raccord ORCON F ainsi que le ruban adhésif TESCON VANA pour le collage des chevauchements et des raccords. La variante connect dispose de deux zones autocollantes intégrées qui garantissent la fiabilité de l’étanchéité au vent. Pour la pose et le collage, respecter les règles de la fédération allemande des artisans-couvreurs.
Selon les règles de l’art des artisans-couvreurs, dans le cas d’une couverture de tuiles en terre cuite ou en fibro-ciment, les écrans SOLITEX MENTO PLUS conviennent comme écrans de sous-toiture avec simple chevauchement, comme protection contre la pluie. Lors de l’utilisation comme écrans de sous-toiture avec simple chevauchement sur un voligeage, les écrans SOLITEX MENTO conviennent aussi en cas d’exigences accrues, comme de protection contre la pluie.
SOLITEX MENTO PLUS peut aussi servir de couche de retenue pour les isolants insufflés en tout genre. Une armure en non-tissé veille à une faible dilatation lors de l’insufflation. Le lattage devrait déjà être monté avant l’insufflation. Selon l’entraxe des chevrons, nous recommandons de prévoir une latte (ou plus suivant l’entraxe) de soutien supplémentaire au milieu des compartiments (dans le sens des chevrons), à fixer au lattage de support. Cette latte de soutien limitera la déformation de l’écran SOLITEX MENTO PLUS lors de l’insufflation. La pose dans le sens parallèle aux chevrons offre l’avantage que le raccord se trouve sur un support solide et est donc protégé. L’écart entre les agrafes nécessaires à la fixation des écrans est de 5 à 10 cm maximum.
Si l’isolant est insufflé de l’extérieur, les trous d’insufflation peuvent ensuite être collés avec le ruban adhésif TESCON VANA, large de 15 cm.
Composants principaux du système
SOLITEX MENTO PLUS
Ecran de sous-toiture quadruple couche, avec armature, convient aux isolants insufflés
SOLITEX MENTO PLUS connect
Ecran de sous-toiture quadruple couche, avec armature, convient aux isolants insufflés, avec deux zones autocollantes intégrées
ORCON F
Colle de raccord tout usage pour l’intérieur et l’extérieur
ORCON MULTIBOND
Colle de raccord en rouleau pour l’intérieur et l’extérieur
TESCON VANA
Ruban adhésif tout usage pour l’intérieur et l’extérieur
TESCON NAIDECK
Taquet d’étanchéité double face
Pour les points singuliers
TESCON PROFECT
Ruban adhésif d’angle pré-plié pour l’intérieur et l’extérieur
DUPLEX
Ruban adhésif double face pour l’intérieur et l’extérieur
TESCON PRIMER RP
Sous-couche sans solvants pour l’intérieur et l’extérieur
KAFLEX mono
Manchettes pour 1 câble, Ø 4,8 à 12 mm, pour l’intérieur et l’extérieur
ROFLEX 100
Manchettes pour conduits pour l’intérieur et l’extérieur, Ø 100 à 120 mm
ROFLEX exto
Manchette spéciale destinée au raccord étanche au vent des évacuations des conduits d’aération aux tuiles à douille
WILLFIX
Passage de conduits pour des isolations sur toiture résistantes à la pression
