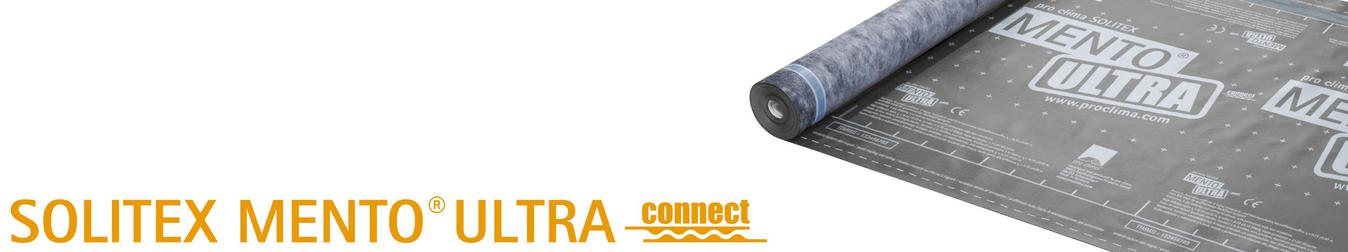

SOLITEX MENTO ULTRA connect
Ecran de sous-toiture quadruple couche, résistant à la traction, avec armature destiné à l'utilisation sous les tuiles en terre cuite grand format, avec deux zones autocollantes intégrées
SOLITEX MENTO ULTRA connect
Ecran de sous-toiture quadruple couche, résistant à la traction, avec armature destiné à l'utilisation sous les tuiles en terre cuite grand format, avec deux zones autocollantes intégrées
Avantages
- Excellente protection du travail, même dans le cas de tuiles en terre cuite grand format, conformément aux exigences de la norme DIN 4426
- Garantie d'une protection fiable des éléments de construction : hautement perméable à la vapeur et extrêmement étanche à la pluie battante
- Eléments de construction secs : la membrane fonctionnelle TEEE non poreuse évacue activement l'humidité vers l'extérieur
- Protection durable grâce à l'extrême résistance de la membrane TEEE au vieillissement et à la chaleur
- Flexibilité dans le planning du chantier, grâce à une exposition aux intempéries possible pendant 4 mois
- Excellente protection de l'ouvrage pendant la phase des travaux : convient comme couverture provisoire
- Collage rapide et fiable grâce aux zones autocollantes connect intégrées dans le sens longitudinal des membranes
Application

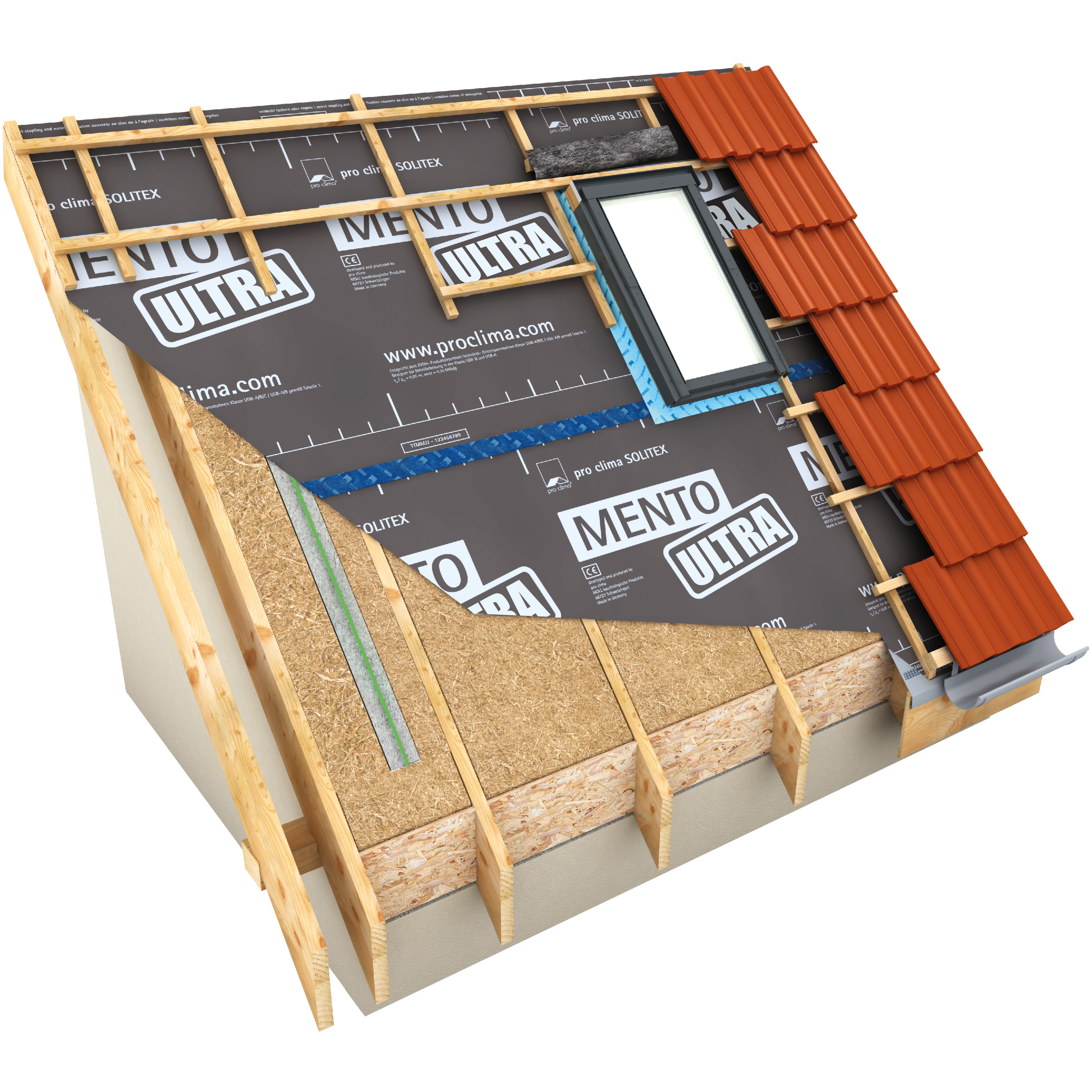

À utiliser comme écran de sous-toiture, hautement perméable à la vapeur, résistant à la traction, avec armature ; se pose sur les bardages, les panneaux de sous-toiture en MDF et fibres de bois ainsi que les isolants thermiques en tout genre.
Répond aux exigences de la norme DIN 4426, point 5.2 « Dispositifs de protection contre les chutes sur les toits » (Tableau 2 - Résistance à la traction d'écrans de sous-toiture selon DIN EN 13859-1, 5.2.6, entre autres ≥ 450 N/5 cm) lors d'écarts importants entre les lattes en raison de tuiles en terre cuite grand format.
Convient aux isolants insufflés.
Caractéristiques techniques / Conditionnement
| Tissu | |
| Non-tissé de protection et de couverture | microfibres en polypropylène |
| Film fonctionnel | TEEE, monolithique |
| Armature | non-tissé en polypropylène |
| Propriété | Réglementation | Valeur | Réglementation |
| Couleur | anthracite | ||
| Grammage | NBN EN 1849-2 | 200 ±10 g/m² | NBN EN 1849-2 |
| Epaisseur | NBN EN 1849-2 | 0,90 ±0,10 mm | NBN EN 1849-2 |
| Coeff. de résistance diffusion vapeur μ | NBN EN ISO 12572 | 167 | NBN EN ISO 12572 |
| Valeur sd | NBN EN ISO 12572 | 0,15 ±0,03 m | NBN EN ISO 12572 |
| Réaction au feu | NBN EN 13501-1 | Euroclasse E | NBN EN 13501-1 |
| Exposition aux intempéries | 4 mois | ||
| Colonne d'eau | NBN EN 20811 | > 2 500 mm | NBN EN 20811 |
| Etanchéité à l'eau non-vieillie/vieillie* | NBN EN 1928 | W1 / W1 | NBN EN 1928 |
| Etanchéité à l'eau de la liaison connect | NBN EN 1928 | W1 | NBN EN 1928 |
| Force de traction max. longit./transv. | NBN EN 13859-1 (A) | 780 ±80 N/5 cm / 490 ±50 N/5 cm | NBN EN 13859-1 (A) |
| Force de traction max. longit./transv. vieillie* | NBN EN 13859-1 (A) | 780 ±20 N/5 cm / 555 ±20 N/5 cm | NBN EN 13859-1 (A) |
| Allongement en traction longit./transv. | NBN EN 13859-1 (A) | 19 ±5 % / 14 ±5 % | NBN EN 13859-1 (A) |
| Allongement en traction longit./transv. vieillie* | NBN EN 13859-1 (A) | 18 ±5 % / 12 ±5 % | NBN EN 13859-1 (A) |
| Résistance à la déchirure longitud./transv. | NBN EN 13859-1 (B) | 430 ±40 N / 370 ±40 N | NBN EN 13859-1 (B) |
| *) Durabilité après vieillissement artificiel | NBN EN 1297 / NBN EN 1296 | réussi | NBN EN 1297 / NBN EN 1296 |
| Comportement au pliage à froid | NBN EN 1109 | -40 °C | NBN EN 1109 |
| Résistance à la température | stable entre -40 °C et +100 °C | ||
| Conductivité thermique | 0,17 W/(m·K) | ||
| Résistance à la traversée d'un corps mou | DIN 4426, 5.2 | réussi | DIN 4426, 5.2 |
| Ecran de sous-toiture | ZVDH-Produktdatenblatt | USB-A / UDB-A | ZVDH-Produktdatenblatt |
| Couverture provisoire ; peut servir de ... | ZVDH | oui | ZVDH |
| Garantie matériel, déposée | ZVDH | oui | ZVDH |
| Marquage CE | NBN EN 13859-1 | existe | NBN EN 13859-1 |
Conditionnement
| Art. n° | Code GTIN | Long. | Larg. | Contenu | Poids | UE | Récipient | |
| DOP | 1AR00630 | 4026639206305 | 50 m | 1,5 m | 75 m² | 16,5 kg | 1 | 20 |
Mise en oeuvre - Galerie de photos

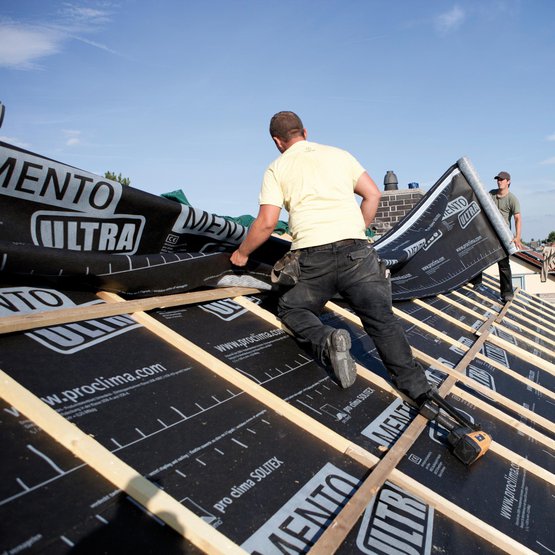

1. Pose de l‘écran
Dérouler l‘écran et le fixer, au niveau du chevauchement, à l’aide d’agrafes galvanisées d’au moins 10 mm de large
et 8 mm de long, à l’abri de l’humidité.
Laisser dépasser l‘écran d’environ 4 cm sur les éléments de construction adjacents, afin de pouvoir y réaliser ultérieurement un raccord étanche au vent.
2. Chevauchement des lés
Prévoir des chevauchements d’environ 10 à 15 cm.
Le marquage imprimé sert de repère.
3. Collage des chevauchements
Nettoyer le support (il doit être sec, dépoussiéré, dégraissé et sans silicone) et effectuer éventuellement un essai de
collage.
Centrer le ruban adhésif système TESCON VANA sur le chevauchement, puis le coller au fur et à mesure, en évitant d’exercer une traction, d’appliquer une charge et de former des plis .
Maroufler la zone de collage (PRESSFIX),
en veillant à une contre-pression suffisante.
4a. Collage des écrans connect
Dans le cas des écrans connect, coller le chevauchement à l’aide des deux zones autocollantes intégrées.
4b. Collage des écrans connect
Maroufler la zone de collage (PRESSFIX),
en veillant à une contre-pression suffisante.
5a. Réalisation du faîtage / des arêtiers
Dans les sections intégralement isolées, passer les écrans par-dessus le faîtage / l’arêtier et les agrafer au niveau du
contre-lattage.
Respecter un recouvrement des écrans
d’au moins 10 à 15 cm.
5b. Réalisation du faîtage / des arêtiers
Ensuite, réaliser le collage étanche à l’air avec du ruban adhésif système TESCON VANA.
Alternative : coller une large bande de TESCON VANA par-dessus le faîtage.
Maroufler la zone de collage (PRESSFIX),
en veillant à une contre-pression suffisante.
6. Raccord au pied de versant
Amener l’écran à l‘égoût jusqu‘à la bavette ou la bande d‘égoût ; puis à l’aide de la zone autocollante intégrée (pour les écrans connect), du ruban adhésif double face DUPLEX ou simple face du système TESCON VANA, coller l’ensemble en évitant les plis.
7a. Raccord à des supports rugueux et/ou minéraux
Sur les couronnements de mur maçonné, appliquer tout d’abord un enduit de lissage.
Appliquer un cordon de colle du système ORCON F de 5mm minimum d‘épaisseur
(éventuellement plus pour des supports très irréguliers).
7b. Raccord à des supports rugueux et/ou minéraux
Mettre en place l‘écran avec une boucle de dilatation ; ne pas écraser complètement le cordon de colle.
8. Raccord à la fenêtre de toit
Raccorder les écrans SOLITEX aux surfaces lisses, dont les fenêtres de toit, cheminées, conduits et autres éléments constructifs qui traversent le toit, à l’aide du ruban adhésif système TESCON PROFECT.
9. Réalisation d‘un élément déflecteur
En amont de l‘élément constructif qui traverse le toit, former un déflecteur/gouttière en pente transversale et la coller sur l‘écran.
Former le déflecteur de façon à ce que
l’humidité soit acheminée, par une contre-latte, jusque dans la zone adjacente suivante qui n’est pas traversée par un élément constructif.
10. Taquet d’étanchéité
Pour réaliser une couverture provisoire, il faut intercaler la bande à taquets d’étanchéité TESCON NAIDECK entre le contre-lattage et l’écran SOLITEX.
Conditions générales
L'écran SOLITEX MENTO ULTRA se pose avec la face imprimée tournée vers la personne qui la met en œuvre. Elle se pose bien tendue et sans flottement à l'horizontale (parallèlement au pied de versant) comme écran de sous-toiture. En cas d'utilisation comme écran de sous-toiture, limiter l'écart entre les chevrons à 100 cm.
La fixation ne peut pas se faire dans des zones de convergence d'eau (p. ex. au niveau des noues).
Dans les combles perdus et non isolés, prévoir une ventilation par le faîtage. Pour cela, arrêter l'écran SOLITEX 5 cm avant le faîtage. Doter en outre les combles non aménagés d'installations d'aération continue. Dans ce cas, protéger les écrans d'une exposition durable aux UV (par exemple en occultant les fenêtres).
Pour protéger la construction durant la phase des travaux conformément aux règles de la ZVDH (Fédération allemande des artisans-couvreurs), les écrans de sous-toiture SOLITEX MENTO ULTRA peuvent servir de couverture provisoire pendant quatre mois. Dans ce cas, la pente du toit doit atteindre au moins 14°.
Il faut alors utiliser les éléments constitutifs du système : le taquet d'étanchéité TESCON NAIDECK, la colle de raccord ORCON F ainsi que le ruban adhésif TESCON VANA pour le collage des chevauchements et des raccords. La variante connect dispose de deux zones autocollantes intégrées qui garantissent la fiabilité de l'étanchéité au vent. Pour la pose et le collage, respecter les règles de la Fédération allemande des artisans-couvreurs.
Selon les règles de l'art des artisans-couvreurs, dans le cas d'une couverture de tuiles en terre cuite ou en béton, ils conviennent comme écrans de sous-toiture avec simple chevauchement, en guise de protection supplémentaire contre la pluie. Lors de l'utilisation comme écrans de sous-toiture avec simple chevauchement sur un bardage en bois, les écrans SOLITEX MENTO ULTRA conviennent aussi en cas d'exigences accrues, en guise de protection supplémentaire contre la pluie.
SOLITEX MENTO ULTRA peut aussi servir de couche de retenue pour les isolants insufflés en tout genre. Un non-tissé d'armature veille à une faible dilatation lors de l'insufflation. Il est recommandé de prévoir un taquet d'étanchéité (par exemple TESCON NAIDECK) sous le contre-lattis. Le lattis devrait déjà être monté avant l'insufflation. Pour que l'humidité présente sous la couverture soit évacuée principalement au milieu, entre les chevrons, il faut prévoir une latte flottante au milieu du compartiment, à fixer au lattis de support. Son épaisseur sera supérieure d'au moins 1 cm à celle du contre-lattis. Cette latte flottante limitera la déformation des écrans lors de l'insufflation et garantit la section de ventilation nécessaire.
Si l'isolant est insufflé de l'extérieur, les trous d'insufflation peuvent ensuite être collés avec le ruban adhésif TESCON VANA, large de 15 cm.
