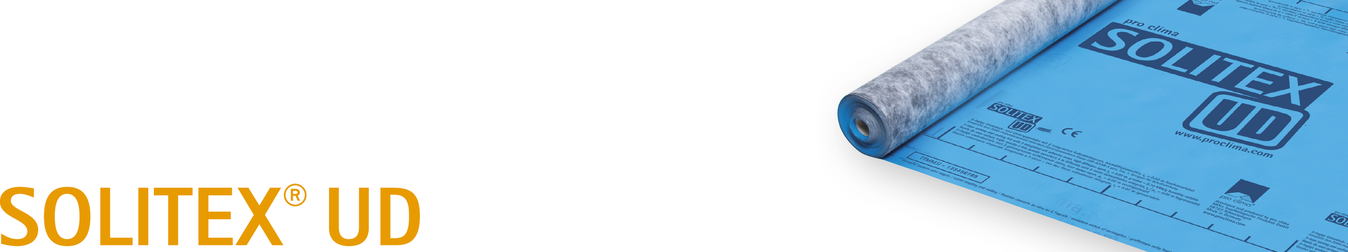

SOLITEX UD

Ecran de sous-toiture triple couche

Avantages

Parois sèches grâce au film TEEE non-poreux avec une valeur s_d hygrovariable descendant jusqu’à moins de 0,02 m
Résistance au vieillissement et thermostabilité maximales, grâce au film TEEE
Exposition aux intempéries possible pendant jusqu’a trois mois
Haute protection de la structure pendant la phase chantier : convient comme couverture provisoire / étanchéité provisoire

Application

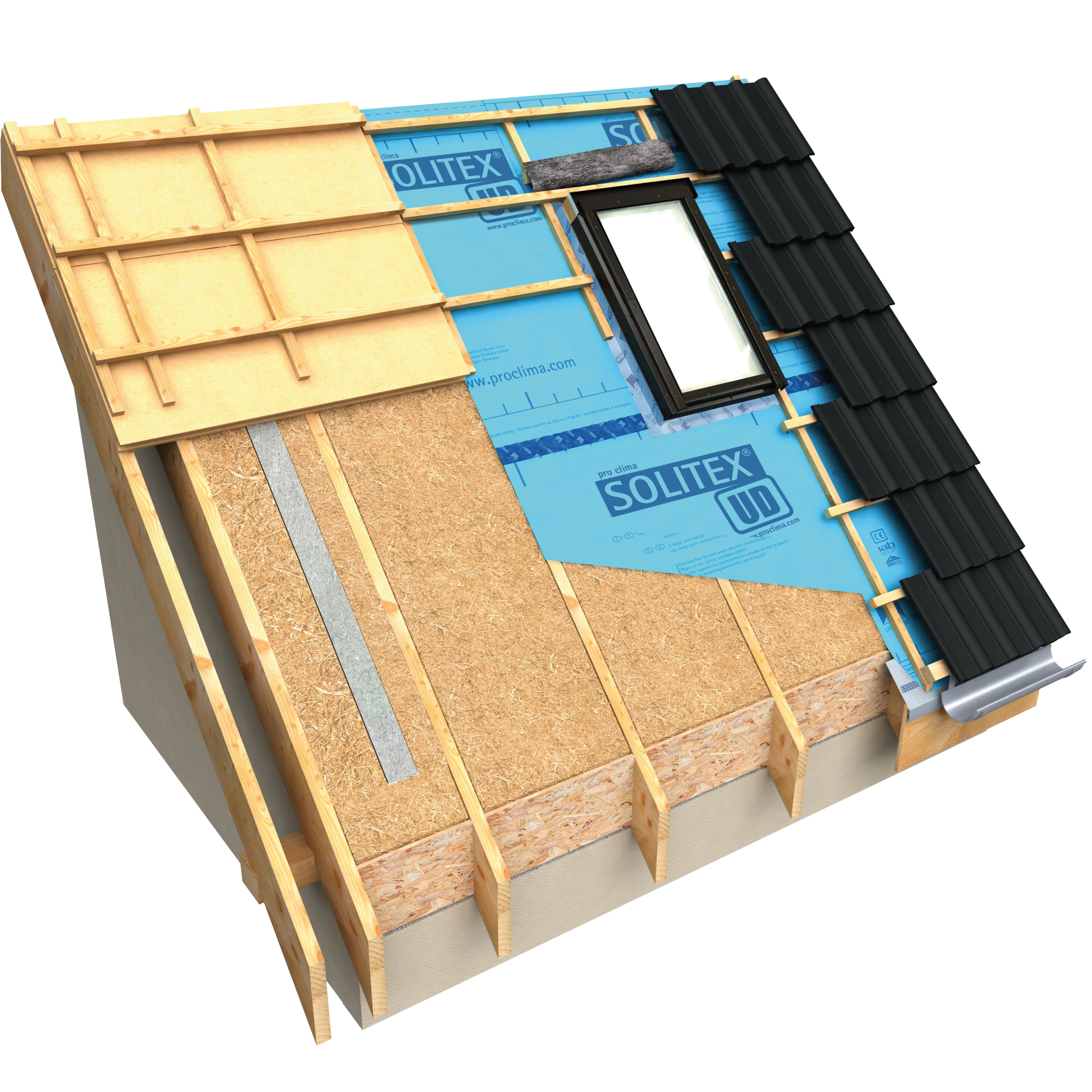

À utiliser comme écran de sous-toiture hautement perméable à la vapeur; à dérouler sur voliges, panneaux de sous-toiture en MDF ou en fibres de bois ainsi que sur les isolants en rouleaux et panneaux.

Caractéristiques techniques / Conditionnement

	Tissu
Non-tissé de protection et de couverture	microfibres en polypropylène
Film fonctionnel	TEEE, monolithique

Propriété	Réglementation	Valeur	Réglementation
Couleur		bleu clair
Grammage	NBN EN 1849-2	145 ±5 g/m²	NBN EN 1849-2
Epaisseur	NBN EN 1849-2	0,50 ±0,05 mm	NBN EN 1849-2
Coeff. de résistance diffusion vapeur μ	NBN EN ISO 12572	160	NBN EN ISO 12572
Valeur sd	NBN EN ISO 12572	0,06 ±0,02 m	NBN EN ISO 12572
Valeur sd hygrovariable	NBN EN ISO 12572	0,02 m	NBN EN ISO 12572
Réaction au feu	NBN EN 13501-1	Euroclasse E	NBN EN 13501-1
Exposition aux intempéries		3 mois
Colonne d'eau	NBN EN 20811	> 2 500 mm	NBN EN 20811
Etanchéité à l'eau non-vieillie/vieillie*	NBN EN 13859-1	W1 / W1	NBN EN 13859-1
Force de traction max. longit./transv.	NBN EN 13859-1 (A)	285 ±15 N/5 cm / 215 ±15 N/5 cm	NBN EN 13859-1 (A)
Force de traction max. longit./transv. vieillie*	NBN EN 13859-1 (A)	265 ±15 N/5 cm / 175 ±15 N/5 cm	NBN EN 13859-1 (A)
Allongement en traction longit./transv.	NBN EN 13859-1 (A)	45 ±10 % / 60 ±10 %	NBN EN 13859-1 (A)
Allongement en traction longit./transv. vieillie*	NBN EN 13859-1 (A)	50 ±10 % / 70 ±10 %	NBN EN 13859-1 (A)
Résistance à la déchirure longitud./transv.	NBN EN 13859-1 (B)	165 ±30 N / 165 ±30 N	NBN EN 13859-1 (B)
*) Durabilité après vieillissement artificiel	NBN EN 1297 / NBN EN 1296	réussi	NBN EN 1297 / NBN EN 1296
Comportement au pliage à froid	NBN EN 1109	-40 °C	NBN EN 1109
Résistance à la température		stable entre -40 °C et +100 °C
Conductivité thermique		0,17 W/(m·K)
Résistance à la traversée d'un corps mou	GS-BAU-20 (10/2003)	réussi	GS-BAU-20 (10/2003)
Ecran de sous-toiture	ZVDH-Produktdatenblatt	USB-A / UDB-A	ZVDH-Produktdatenblatt
Couverture provisoire ; peut servir de ...	ZVDH	oui	ZVDH
Marquage CE	NBN EN 13859-1	existe	NBN EN 13859-1

Conditionnement

	Art. n°	Code GTIN	Long.	Larg.	Contenu	Poids	UE	Récipient
DOP	10130	4026639010520	50 m	1,5 m	75 m²	12 kg	1	20
DOP	15849	4026639158499	50 m	1,5 m	75 m²	12 kg	1	20
DOP	1AR01029	4026639210296	50 m	0,375 m	18,75 m²	3,5 kg	1	80

¹: UE pro non disponible en quantité fractionnée

Mise en oeuvre - Galerie de photos

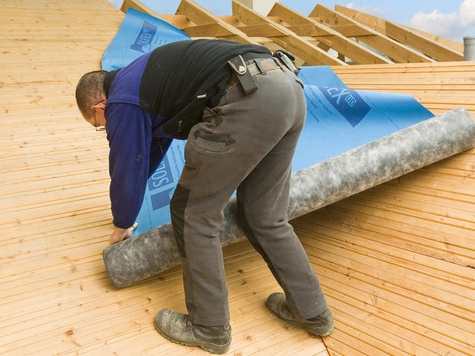

1. Pose de l’écran

En cas de noues, poser d’abord un écran de sous-toiture dans le sens longitudinal de la noue, à parts égales sur les deux surfaces du toit.
Replier les écrans sur les longs côtés sur environ 5 cm et les agrafer en quelques endroits.

2. Pose de l’écran

Coller les écrans de sous-toiture posés par-dessus l’écran de noue à l’aide du ruban TESCON VANA.
Dérouler l’écran et le fixer, au niveau du chevauchement, à l’aide d’agrafes galvanisées d’au moins 10 mm de large et 8 mm de long, à l’abri de l’humidité.
Laisser dépasser l’écran d’environ 4 cm sur les éléments de construction adjacents, afin de pouvoir y réaliser ultérieurement un raccord étanche au vent.

3. Chevauchement des lés

Prévoir des chevauchements d’environ 10 à 15 cm.
Le marquage imprimé sert de repère.

4. Collage des chevauchements

Nettoyer le support (il doit être sec, dépoussiéré, dégraissé et sans silicone) et effectuer éventuellement un essai de collage.
Centrer le ruban adhésif système TESCON VANA sur le chevauchement, puis le coller au fur et à mesure, en évitant d’exercer une traction, d’appliquer une charge et de former des plis.
Bien maroufler.

5. Collage des écrans connect

Dans le cas des écrans connect, coller le chevauchement à l’aide des deux zones autocollantes intégrées.
Maroufler la zone de collage (PRESSFIX),
en veillant à une contre-pression suffisante.

6. Collage des écrans connect

Les écrans sans zones autocollantes peuvent être collés à l’abri de l’humidité avec le ruban double face DUPLEX.
Le dérouleur DUPLEX permet une application facile.
Le déroulement, le marouflage et la coupe se font en une seule opération.
Maroufler la zone de collage (PRESSFIX),
en veillant à une contre-pression suffisante.

7. Réalisation du faîtage / des arêtiers

Dans les sections intégralement isolées, passer les écrans par-dessus le faîtage / l’arêtier et les agrafer au niveau du contre-lattage.
Respecter un recouvrement des écrans d’au moins 10 à 15 cm.
Ensuite, réaliser le collage étanche à l’air avec du ruban adhésif système TESCON VANA.
Maroufler la zone de collage (PRESSFIX),
en veillant à une contre-pression suffisante.

8. Raccord au pied de versant

Amener l’écran à l’égoût jusqu’à la bavette ou la bande d’égoût ; puis à l’aide de la zone autocollante intégrée (pour les écrans connect), du ruban adhésif double face DUPLEX ou simple face du système TESCON VANA, coller l’ensemble en évitant les plis.

9. Lucarne / raccords au mur

Faire remonter les écrans SOLITEX UD d’environ 15 cm sur les jouées de lucarne et les agrafer le long du bord supérieur.
Au niveau des jouées de lucarne, il est également possible d’utiliser l’écran SOLITEX UD pour protéger la construction des intempéries, durant la phase des travaux.

10. Raccord à des supports rugueux et/ou minéraux

Sur les couronnements de mur maçonné, appliquer tout d’abord un enduit de lissage.
Appliquer un cordon de colle du système ORCON F de 5mm minimum d’épaisseur (éventuellement plus pour des supports très irréguliers).
Mettre en place l’écran avec une boucle de dilatation ; ne pas écraser complètement le cordon de colle.

11. Raccord à la fenêtre de toi

Raccorder les écrans SOLITEX aux surfaces lisses, dont les fenêtres de toit, cheminées, conduits et autres éléments constructifs qui traversent le toit, à l’aide du ruban adhésif système TESCON PROFECT.

12. Réalisation d’un élément déflecteur

En amont de l’élément constructif qui traverse le toit, former un déflecteur/gouttière en pente transversale et la coller sur l’écran avec TESCON VANA.
Former le déflecteur de façon à ce que l’humidité soit acheminée, par une contre-latte, jusque dans la zone adjacente suivante qui n’est pas traversée par un élément constructif.

13. Taquet d’étanchéité

Pour réaliser une couverture provisoire, il faut intercaler la bande à taquets d’étanchéité TESCON NAIDECK entre le contre-lattage et l’écran SOLITEX.

Conditions générales

Les écrans SOLITEX UD de pro clima devraient être posés avec la face imprimée tournée vers la personne qui les met en œuvre. L’écran de sous-toiture est à mettre en oeuvre tendu, sans ventre (souplesse) et parallèlement à l’égoût. En cas d’utilisation comme écran de sous-toiture, limiter l’entraxe entre les chevrons à 100 cm.

La fixation ne peut pas se faire dans des zones de convergence d’eau (dans les noues par exemple).

Dans les combles perdus et non isolés, prévoir une ventilation par le faîtage. Pour cela, arrêter l’écran SOLITEX 5 cm avant le faîtage. Doter en outre les combles non aménagés d’installations d’aération continue.

Pour protéger la construction durant la phase des travaux conformément aux règles de la ZVDH (’Zentralverband des Deutschen Dachdeckerhandwerks’ - Fédération allemande des artisans-couvreurs), les écrans de sous-toiture SOLITEX UD peuvent servir de couverture provisoire pendant trois mois. Dans ce cas, la pente du toit doit atteindre au moins 14°. Il faut alors utiliser les éléments constitutifs du système : les taquets d’étanchéité TESCON NAIDECK, la colle de raccord ORCON F ainsi que le ruban adhésif TESCON VANA pour le collage des chevauchements et des raccords. Les variantes connect disposent de deux zones autocollantes intégrées qui garantissent la fiabilité de l’étanchéité au vent. Pour la pose et le collage, respecter les règles de la fédération allemande des artisans-couvreurs.

Selon les règles de l’art des artisans-couvreurs, dans le cas d’une couverture de tuiles en terre cuite ou en fibro-ciment, les écrans SOLITEX UD conviennent comme écrans de sous-toiture avec simple chevauchement, comme protection contre la pluie. Lors de l’utilisation comme écrans de sous-toiture avec simple chevauchement sur un voligeage, les écrans SOLITEX UD conviennent aussi en cas d’exigences accrues, comme protection contre la pluie.

Composants principaux du système

Ecran de sous-toiture triple couche

SOLITEX UD connect

Ecran de sous-toiture triple couche, avec deux zones autocollantes intégrées

ORCON F

Colle de raccord tout usage pour l’intérieur et l’extérieur

ORCON MULTIBOND

Colle de raccord en rouleau pour l’intérieur et l’extérieur

TESCON VANA

Ruban adhésif tout usage pour l’intérieur et l’extérieur

TESCON NAIDECK

Taquet d’étanchéité double face

Pour les points singuliers
