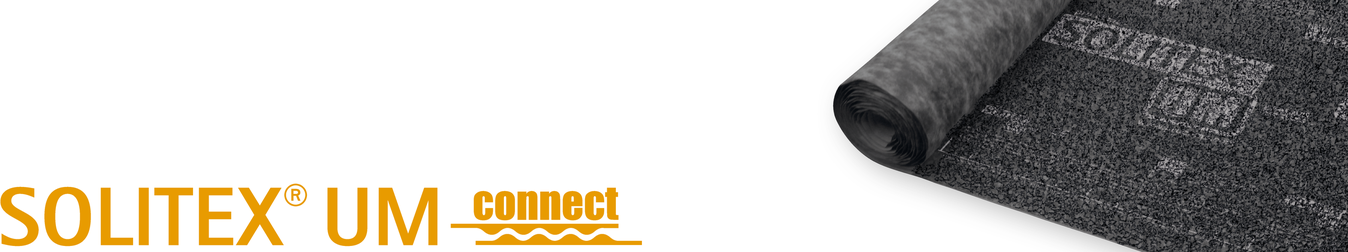

Ecran de sous-toiture quadruple couche, avec séparation 3D et ruban adhésif butylique



Avantages

  • Résistance au vieillissement et thermostabilité maximales, grâce au film TEEE
  • Séchage sûr : hautement perméable à la diffusion (sd = 0,05 m)
  • Protège contre la corrosion et garantit une insonorisation accrue grâce à la couche de séparation 3D
  • Parois sèches grâce au film TEEE non-poreux et résistant à la pluie battante
  • Exposition aux intempéries possible pendant jusqu’a trois mois
  • Collage rapide et fiable grâce aux zones autocollantes connect intégrées dans le sens longitudinal des écrans


Application

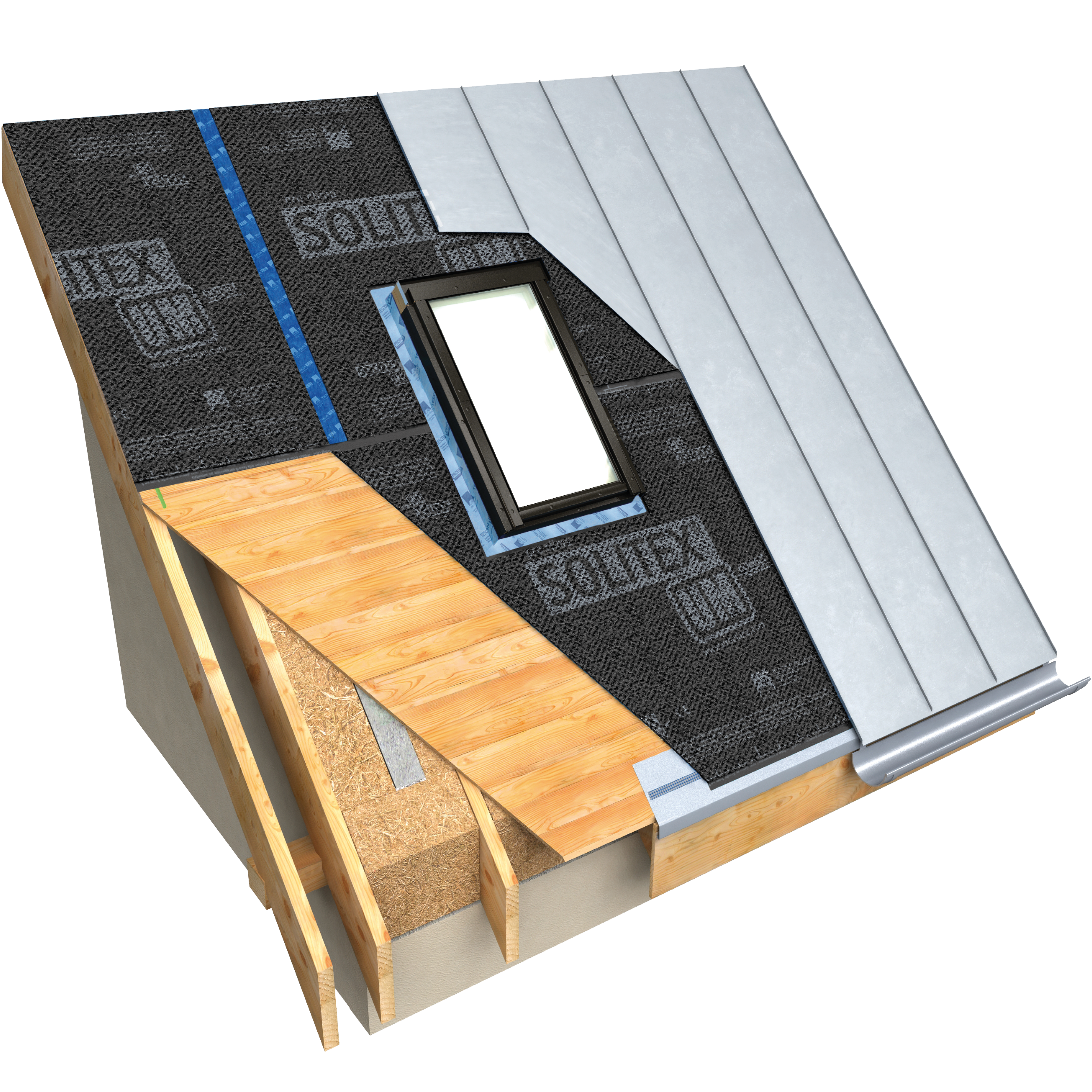

À utiliser comme écran de sous-toiture ou de façade dans des parois ventilées et non-ventilées en combinaison avec tous les matériaux de toiture et de façade comme le zinc titane, l’aluminium, l’acier fin, l’acier galvanisé, le cuivre, etc.
Les fibres liées-filées augmentent la sécurité de la paroi et sont donc recommandées par les grands fabricants de toitures métalliques. La couche de séparation 3D en fibres de PP liées- filées, d’une épaisseur de 8 mm, protège la couverture métallique de l’humidité stagnante et atténue les bruits de pluie et de grêle.

Caractéristiques techniques / Conditionnement

  Tissu
Non-tissé de protection et de couverture microfibres en polypropylène
Film fonctionnel TEEE, monolithique
Propriété Valeur Réglementation
Couleur anthracite
Grammage 420 ±10 g/m² NBN EN 1849-2
Epaisseur 8,0 ±0,5 mm NBN EN 1849-2
Coeff. de résistance diffusion vapeur μ 6 NBN EN ISO 12572
Valeur sd 0,05 ±0,02 m NBN EN ISO 12572
Réaction au feu Euroclasse E NBN EN 13501-1
Exposition aux intempéries 3 mois
Colonne d'eau 10 000 mm NBN EN 20811
Etanchéité à l'eau non-vieillie/vieillie* W1 / W1 NBN EN 13859-1
Force de traction max. longit./transv. 220 ±15 N/5 cm / 185 ±15 N/5 cm NBN EN 13859-1 (A)
Force de traction max. longit./transv. vieillie* 185 ±15 N/5 cm / 160 ±15 N/5 cm NBN EN 13859-1 (A)
Allongement en traction longit./transv. 60 ±20 % / 70 ±20 % NBN EN 13859-1 (A)
Allongement en traction longit./transv. vieillie* 40 ±20 % / 50 ±20 % NBN EN 13859-1 (A)
Résistance à la déchirure longitud./transv. 130 ±30 N / 135 ±30 N NBN EN 13859-1 (B)
*) Durabilité après vieillissement artificiel réussi NBN EN 1297 / NBN EN 1296
Comportement au pliage à froid -40 °C NBN EN 1109
Résistance à la température stable entre -40 °C et +100 °C
Conductivité thermique 0,17 W/(m·K)
Garantie matériel, déposée oui ZVDH
Marquage CE existe NBN EN 13859-1

Conditionnement

Art. n° Code GTIN Long. Larg. Contenu Poids UE Récipient
 DOP 12739 4026639127396 25 m 1,5 m 37,5 m² 15 kg 1 10
1: UE pro non disponible en quantité fractionnée

Mise en oeuvre - Galerie de photos

Conditions générales

Poser l’écran SOLITEX UM avec la couche de fibres liées-filées tournée vers l’extérieur. L’écran de sous-toiture est à mettre en oeuvre tendu et parallèlement à l’égoût, sur une volige ou un support en panneaux dérivés du bois.

La fixation ne peut pas se faire dans des zones de convergence d’eau (p. ex. au niveau des noues).

Dans les combles perdus et non isolés, prévoir une ventilation par le faîtage et l’arête. Doter en outre les combles non aménagés d’installations d’aération continue.

Prendre des mesures supplémentaires durant la phase de construction (p. ex. le bâchage), si le bâtiment est habité ou nécessite une protection particulière. Envisager également le bâchage lors d’interruptions des travaux relativement longues. Pour la pose et le collage, respecter les règles de la Fédération allemande des artisans-couvreurs.

Composants principaux du système

SOLITEX UM connect

SOLITEX UM connect

Ecran de sous-toiture quadruple couche, avec séparation 3D et ruban adhésif butylique

ORCON F

ORCON F

Colle de raccord tout usage pour l’intérieur et l’extérieur

ORCON MULTIBOND

ORCON MULTIBOND

Colle de raccord en rouleau pour l’intérieur et l’extérieur

TESCON VANA

TESCON VANA

Ruban adhésif tout usage pour l’intérieur et l’extérieur

Pour les points singuliers

TESCON PROFECT

TESCON PROFECT

Ruban adhésif d’angle pré-plié pour l’intérieur et l’extérieur

DUPLEX

DUPLEX

Ruban adhésif double face pour l’intérieur et l’extérieur

TESCON PRIMER RP

TESCON PRIMER RP

Sous-couche sans solvants pour l’intérieur et l’extérieur

KAFLEX mono

KAFLEX mono

Manchettes pour 1 câble, Ø 4,8 à 12 mm, pour l’intérieur et l’extérieur

ROFLEX 100

ROFLEX 100

Manchettes pour conduits pour l’intérieur et l’extérieur, Ø 100 à 120 mm

ROFLEX exto

ROFLEX exto

Manchette spéciale des­tinée au rac­cord étanche au vent des évacuations des conduits d’aération aux tu­iles à douille

TESCON INCAV

TESCON INCAV

Pièce 3D auto-collante pour angles rentrants pour l’intérieur et l’extérieur

TESCON INVEX

TESCON INVEX

Pièce autocollante 3D pour angles sortants pour l’intérieur et l’extérieur

Art. n° Code GTIN Long. Larg. Contenu Poids UE Récipient
 DOP 12739 4026639127396 25 m 1,5 m 37,5 m² 15 kg 1 10
1: UE pro non disponible en quantité fractionnée
