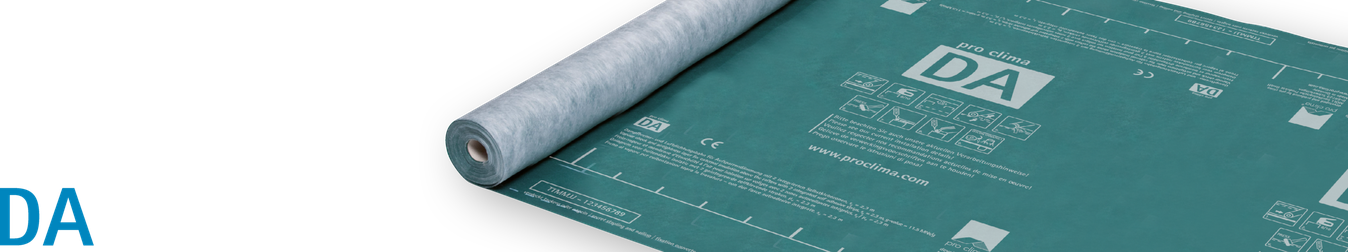

Frein-vapeur pour l’isolation sarking



Avantages

  • Protège la construction contre les intempéries durant la phase des travaux
  • Hydrofuge et résistant à l’eau, praticable
  • Fonction combinée de frein-vapeur et d’étanchéité à l’air
  • Excellents résultats lors du test de nocivité, contrôle réalisé selon ISO 16000


Application

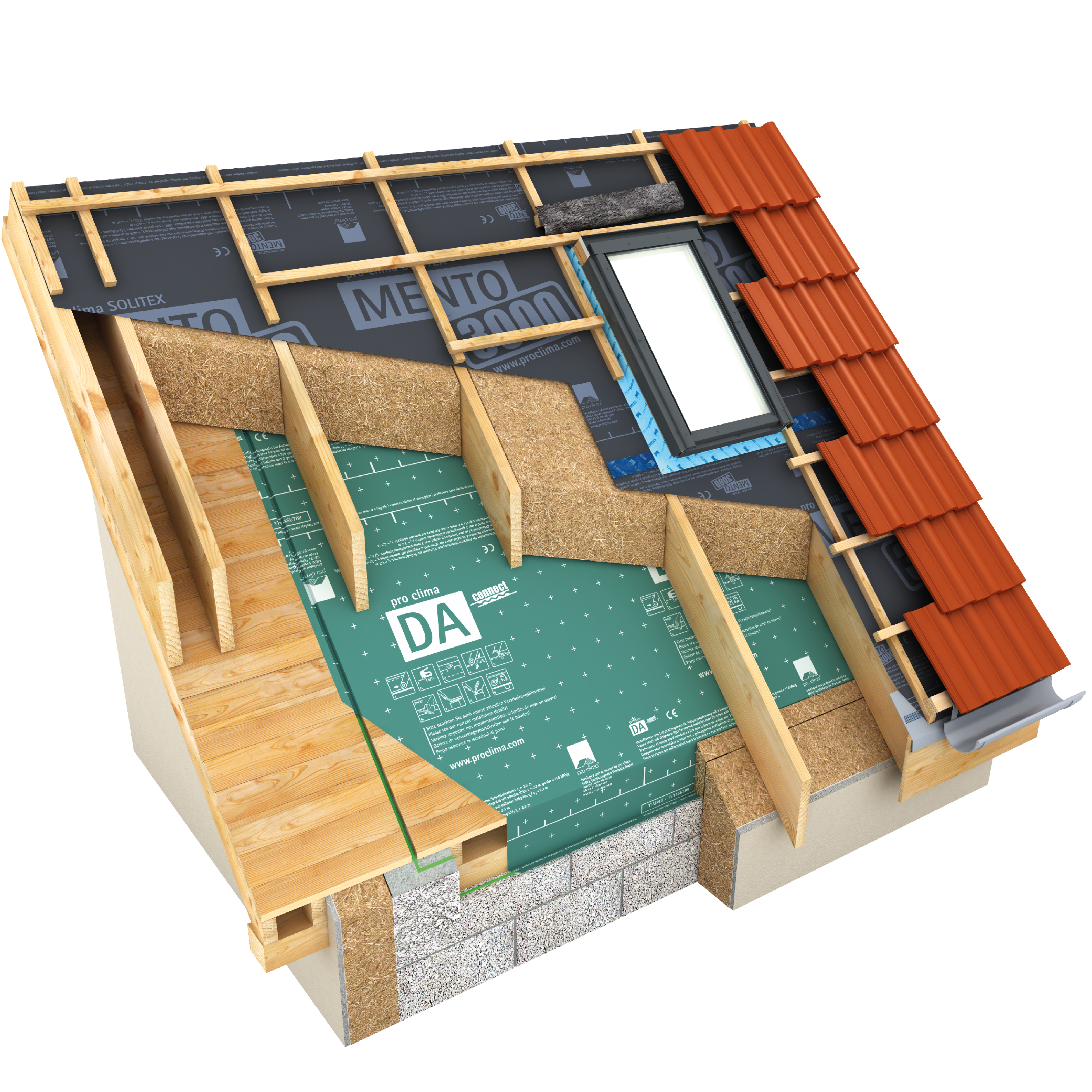

À utiliser comme frein-vapeur et membrane d’étanchéité à l’air exposable aux intempéries, posé sur le voligeage sous l’isolation sur chevrons, avec tout type d‘isolant fibreux pour des parois ouvertes à la diffusion.

Caractéristiques techniques / Conditionnement

  Tissu
Non-tissé de protection et de couverture polypropylène
Film fonctionnel polypropylène
Propriété Valeur Réglementation
Couleur vert
Grammage 130 g/m² NBN EN 1849-2
Epaisseur 0.45 mm NBN EN 1849-2
Coeff. de résistance diffusion vapeur μ 5 000 NBN EN 1931
Valeur sd 2.30 m NBN EN 1931
Réaction au feu Euroclasse E NBN EN 13501-1
Exposition aux intempéries 3 mois
Colonne d'eau > 2 500 mm NBN EN ISO 811
Étanchéité à l'eau W1 NBN EN 1928
Etanchéité à l'air effectué NBN EN 12114
Force de traction max. longit./transv. 230 N/5 cm / 200 N/5 cm NBN EN 12311-2
Allongement en traction longit./transv. 90 % / 90 % NBN EN 12311-2
Résistance à la déchirure longitud./transv. 120 N / 115 N NBN EN 12310-1
Durabilité après vieillissement artificiel réussi NBN EN 1296 / NBN EN 1931
Résistance à la température stable entre -40 °C et +100 °C
Conductivité thermique 2.3 W/(m·K)
Garantie matériel, déposée oui ZVDH
Marquage CE existe NBN EN 13984

Conditionnement

Art. n° Code GTIN Long. Larg. Contenu Poids UE Récipient
 DOP 14572 4026639145727 50 m 0,5 m 25 m² 3,5 kg 1 40
 DOP 14644 4026639146441 50 m 0,75 m 37,5 m² 5,5 kg 1 20
 DOP 10098 4026639011947 50 m 1,5 m 75 m² 10 kg 1 20
 DOP 1AR01687 4026639216878 50 m 3 m 150 m² 20 kg 1 20
1: UE pro non disponible en quantité fractionnée

Galerie photos - Mise en œuvre

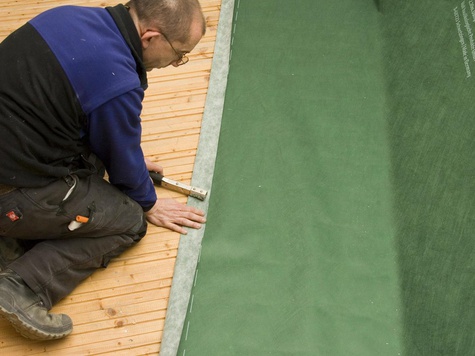

1. Pose de la membrane

1. Pose de la membrane

Dérouler le premier lé et le préfixer à l’aide d’agrafes galvanisées d’au moins 10 mm de large et 8 mm de long, avec un écart de 10 à 15 cm (5 à 10 cm en cas d’isolation insufflée).
Laisser dépasser le lé d’environ 4 cm sur les éléments de construction adjacents, afin de pouvoir y réaliser ultérieurement un raccord étanche à l’air.
2. Chevauchement des lés

2. Chevauchement des lés

Poser le second lé avec un chevauchement de 8 à 10 cm sur le premier, dans le bon sens pour le bonécoulement de l’eau.
Le marquage imprimé sert de repère.
3a. Collage des chevauchements

3a. Collage des chevauchements

Nettoyer le support (il doit être sec, dépoussiéré, dégraissé et sans silicone) et effectuer éventuellement un essai de collage.
Centrer le ruban adhésif TESCON VANA sur le chevauchement, puis le coller au fur et à mesure, en évitant d’exercer une traction, d’appliquer une charge et de former des plis.
3b. Collage des chevauchements

3b. Collage des chevauchements

Dans le cas d’INTESANA / DA connect, coller le chevauchement des lés à l’aide des deux zones autocollantes intégrées.
Maroufler la zone de collage (PRESSFIX).
4. Raccord au faîtage

4. Raccord au faîtage

Centrer une bande de INTESANA / DA d’une largeur d’env. 40 cm sur le faîtage.
En agrafer les bords.
Ensuite, réaliser le collage étanche à l’air avec du ruban adhésif système TESCON VANA.
Recouvrir également les agrafes de ruban adhésif.
Maroufler la zone de collage (PRESSFIX).
Veiller à une contre-pression suffisante.
5. Raccord à la rive

5. Raccord à la rive

Interruption du voligeage sur le côté supérieur du couronnement du mur pignon recouvert de mortier.
Un liteau est collé en continu sur le couronnement, à l’aide du ruban ORCON F.
Raccord de la membrane INTESANA / DA au liteau, à l’aide d’ORCON F.
6. Raccord à la rive, Alternative n°1

6. Raccord à la rive, Alternative n°1

Joint du voligeage sur le dernier chevron.
A travers ce joint, la membrane INTESANA / DA est amenée sur le côté intérieur du voligeage et collée sur le côté supérieur du couronnement du mur pignon recouvert de mortier avec la colle ORCON F.
7. Raccord à la rive, Alternative n°2

7. Raccord à la rive, Alternative n°2

Dans le cas d’un mur pignon enduit, raccorder pro clima INTESANA / DA à l’enduit avec ORCON F.
8. Raccord à la rive, Alternative n°3

8. Raccord à la rive, Alternative n°3

Dans le cas d’un mur maçonné qui doit être enduit par la suite, fixer le CONTEGA PV au mur avec de la colle de raccord et raccorder la membrane INTESANA / DA au ruban adhésif.
Le non-tissé doit être incorporé à la couche intermédiaire de l’enduit sur une largeur d’au moins 1 cm.
9. Raccord au pied de versant, en cas de chevrons apparents (en queue de vache)

9. Raccord au pied de versant, en cas de chevrons apparents (en queue de vache)

Réaliser le collage étanche à l’air d’INTESANA / DA sur la sablière avec ORCON F.
Pour l’étanchéité à l’air de la fente entre la sablière et le couronnement, utiliser une bande de frein-vapeur (exemple : pro clima DA-S) et ORCON F.
10. Raccord au pied de versant en cas de chevrons apparents continus

10. Raccord au pied de versant en cas de chevrons apparents continus

Du côté intérieur, poser entre les chevrons une planche de fermeture en panneau dérivé du bois, puis la raccorder avec TESCON PROFECT au mur et aux chevrons.
Si le support est en béton rugueux, appliquer éventuellement ORCON F sous le ruban.
Interrompre le voligeage au-dessus de la planche de fermeture et y coller INTESANA / DA.
11. Raccord au pied de versant en cas de chevrons apparents continus : autre possibilité

11. Raccord au pied de versant en cas de chevrons apparents continus : autre possibilité

Du côté intérieur, appliquer entre les chevrons une bande frein-vapeur, p. ex. DA-S, puis la raccorder avec TESCON PROFECT au mur et aux chevrons.
Si le support est en béton rugueux, appliquer éventuellement ORCON F sous le ruban.
Coller le voligeage au-dessus de la bande frein-vapeur avec un double cordon de colle sur le chevron et avec la membrane INTESANA / DA.
12. Raccord à des câbles

12. Raccord à des câbles

Faire glisser la manchette d’étanchéité KAFLEX le long du câble, puis la coller sur INTESANA / DA.
Les manchettes pour câbles sont autocollantes.
16. Assurance qualité

16. Assurance qualité

Contrairement à la pose des écrans par l’intérieur, le contrôle qualité par la méthode de pression différentielle (p. ex. avec l’appareil BlowerDoor) est seulement possible en cas de surpression, lors de la pose des écrans par l’extérieur.
Pour cela, il faut en outre créer un brouillard dans le bâtiment à l’aide d’une machine fumigène.
Du côté extérieur, il est ensuite possible de vérifier l’étanchéité à l’air des points singuliers.

Conditions générales

La membrane pro clima DA devrait être posée avec la face imprimée tournée vers la personne qui la met en oeuvre. La membrane est à mettre en oeuvre tendu et parallèlement à l’égoût.
Le poids de l’isolant doit être soutenu par le voligeage.

Les collages étanches à l’air sont seulement possibles moyennant une pose sans plis des frein-vapeurs. Evacuer rapidement l’excès d’humidité de l’air ambiant (p. ex. durant la phase de construction) par une ventilation systématique et constante. Les courants d’air occasionnels ne suffisent pas à évacuer rapidement du bâtiment les grandes quantités d’humidité dues aux travaux de construction ; installer éventuellement un déshumidificateur de chantier.

Pour éviter la formation de condensation, la mise en oeuvre de l’isolation thermique devrait se faire immédiatement après le collage étanche à l’air de la bande DA. Cela s’applique tout particulièrement aux travaux en hiver.

Fixation

  • Le chevauchement des lés doit être de 10 cm minimum.
  • La membrane est à agrafé avec des des agrafes de 10 mm de large et 8 mm de long minimum. La fixation doit se faire uniquement dans la zone de chevauchement pour être protégée. L‘entraxe des agrafes doit être de 10 à 15 cm maximum.
Art. n° Code GTIN Long. Larg. Contenu Poids UE Récipient
 DOP 14572 4026639145727 50 m 0,5 m 25 m² 3,5 kg 1 40
 DOP 14644 4026639146441 50 m 0,75 m 37,5 m² 5,5 kg 1 20
 DOP 10098 4026639011947 50 m 1,5 m 75 m² 10 kg 1 20
 DOP 1AR01687 4026639216878 50 m 3 m 150 m² 20 kg 1 20
1: UE pro non disponible en quantité fractionnée
