Membrane d’étanchéité à l’air pour la rénovation du toit par l’extérieur



Avantages

  • Réalisation aisée de la couche d’étanchéité à l’air : pose à plat sur les chevrons et l’isolant
  • Parois sèches et sûres grâce au transport actif d’humidité
  • Protège pendant la phase de chantier : peut être utilisé comme couverture provisoire
  • Collage rapide et fiable grâce aux zones autocollantes connect intégrées dans le sens longitudinal des membranes
  • Excellents résultats lors du test de nocivité, contrôle réalisé selon ISO 16000


Application

À utiliser comme membrane d’étanchéité à l’air pour la rénovation des toitures par l’extérieur en cas d’isolation intégrale des chambrées de chevrons.
Pose sur les chevrons, sous une isolation sur chevrons supplémentaire réalisée avec des panneaux de sous-toiture en fibre de bois, dans le cadre de la solution de rénovation de pro clima ainsi que des solutions de rénovation validées des fabricants de panneaux en fibres de bois.

Caractéristiques techniques / Conditionnement

  Tissu
Non-tissé de protection et de couverture microfibres en polypropylène
Film fonctionnel mélange polymère monolithique
Propriété Valeur Réglementation
Couleur bleu clair
Grammage 145 ±5 g/m² NBN EN 1849-2
Epaisseur 0,50 ±0,05 mm NBN EN 1849-2
Coeff. de résistance diffusion vapeur μ 20 NBN EN ISO 12572
Valeur sd 0,06 ±0,02 m NBN EN ISO 12572
Valeur sd hygrovariable 0,01 m hygrovariable NBN EN ISO 12572
Réaction au feu Euroclasse E NBN EN 13501-1
Exposition aux intempéries 14 jours
Colonne d'eau > 2 500 mm NBN EN 20811
Étanchéité à l'eau W1 NBN EN 1928
Etanchéité à l'air effectué NBN EN 12114
Force de traction max. longit./transv. 270 N/5 cm / 200 N/5 cm NBN EN 12311-2
Allongement en traction longit./transv. 55 % / 70 % NBN EN 12311-2
Résistance à la déchirure longitud./transv. 135 N / 135 N NBN EN 12310-1
Durabilité après vieillissement artificiel réussi NBN EN 1297 / NBN EN 1296
Résistance à la température stable entre -40 °C et +100 °C
Conductivité thermique 2.3 W/(m·K)
Résistance à la traversée d'un corps mou réussi GS-BAU-20 (10/2003)
Ecran de sous-toiture USB-A / UDB-A ZVDH-Produktdatenblatt
Couverture provisoire ; peut servir de ... 14 jours | <10 °C : 7 jours ZVDH
Marquage CE existe NBN EN 13984

Conditionnement

Art. n° Code GTIN Long. Larg. Contenu Poids UE Récipient
 DOP 14086 4026639140869 50 m 1,5 m 75 m² 12 kg 1 20
1: UE pro non disponible en quantité fractionnée

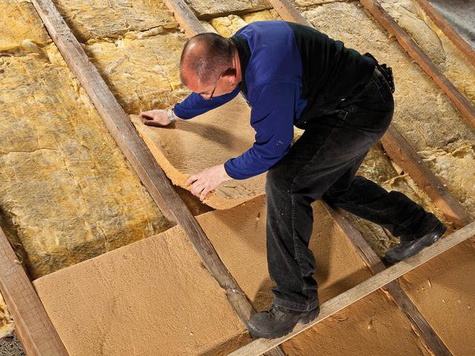

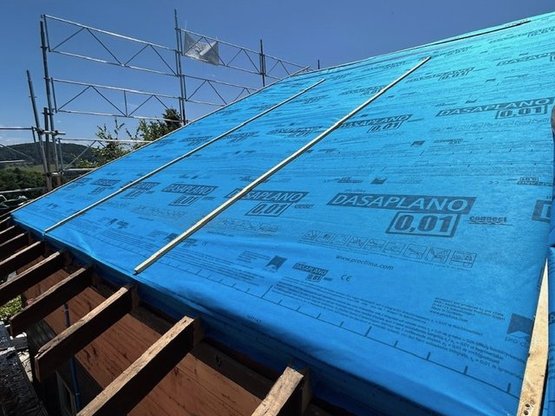

Galerie photos - Mise en œuvre

Conditions générales

La membrane DASAPLANO 0,01 connect devrait être posée avec la face imprimée tournée vers la personne qui la met en oeuvre. La membrane est à mettre en oeuvre tendu, parallèlement à l’égôut et sur la surface de l’isolant.

Si la membrane DASAPLANO 0,01 connect est exposée aux intempéries ou à la pluie, il faut poser les lés dans le sens de l’écoulement de l’eau. Cette pose transversale améliore la protection de l’élément de construction contre la pénétration d’humidité.
Pour éviter la formation de condensation, la mise en oeuvre de la surisolation devrait se faire immédiatement après le collage étanche à l’air de la membrane DASAPLANO 0,01 connect. Cela s’applique tout particulièrement aux travaux en hiver.

Les collages étanches à l’air sont seulement possibles moyennant une pose sans plis des frein-vapeurs.

Evacuer rapidement l’excès d’humidité de l’air ambiant (durant la phase de construction par exemple) par une ventilation systématique et constante. Les courants d’air occasionnels ne suffisent pas à évacuer rapidement du bâtiment les grandes quantités d’humidité dues aux travaux de construction ; installer éventuellement un déshumidificateur de chantier.

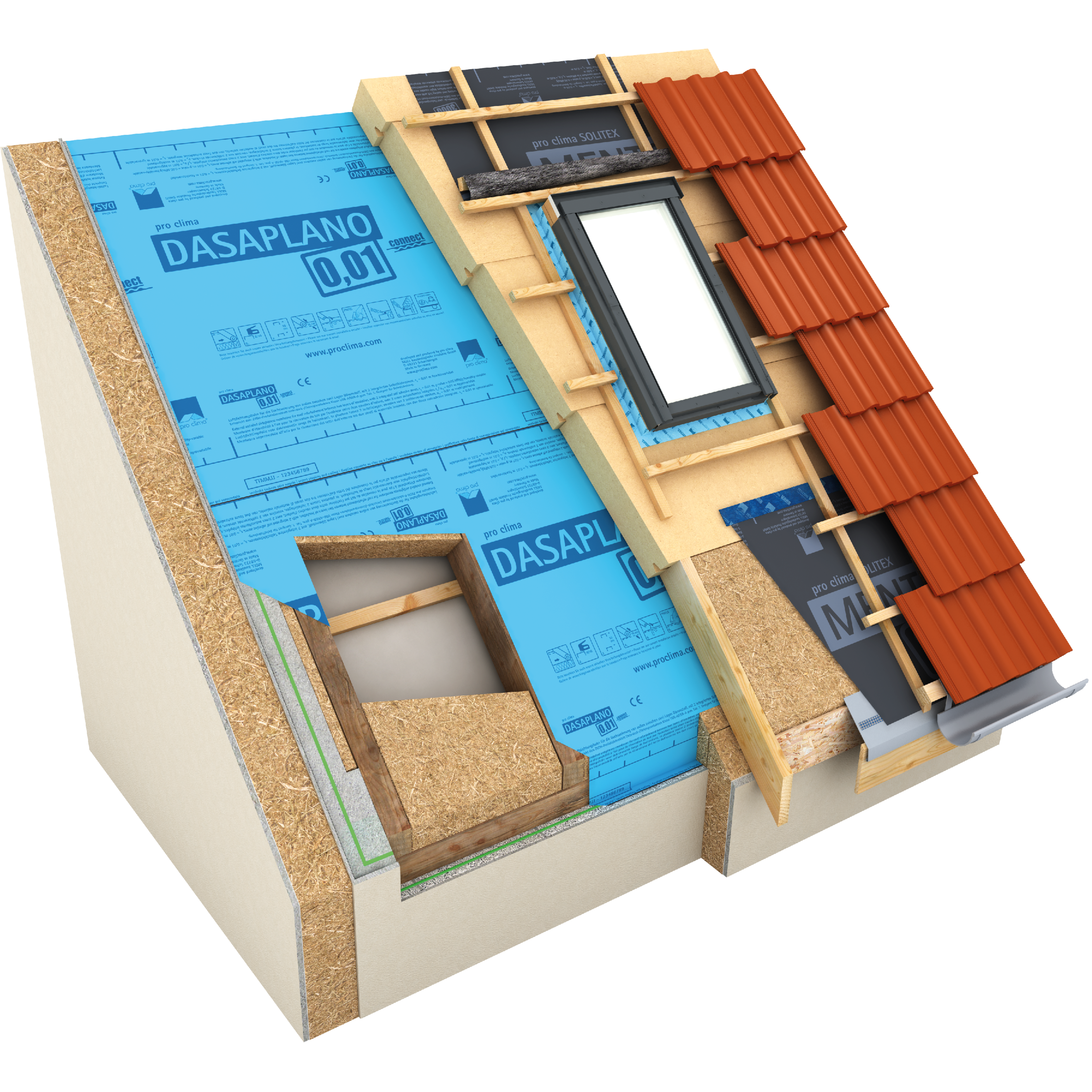

Solution 2:1 - plaques de plâtre cartonnée et enduit sur panneaux légers en laine de bois C’est-à-dire que la toiture se présente ainsi: 2/3 de l’épaisseur totale de l’isolation se situe entre les chevrons (isolant fibreux), puis la membrane DASAPLANO 0,01 connect, enfin au moins 1/3 de panneau de sous-toiture en fibres de bois. Vous pouvez en outre poser l’un des écrans de sous-toiture SOLITEX.

Solution 3:1 - lambris ou bacula C’est-à-dire que la toiture se présente ainsi: 3/4 de l’épaisseur totale de l’isolation se situe entre les chevrons (isolant fibreux), puis la membrane DASAPLANO 0,01 connect, enfin au moins 1/4 de panneau de sous-toiture en fibres de bois. Vous pouvez en outre poser l’un des écrans de sous-toiture SOLITEX.

Remarque: Calcul réalisé avec une valeur sd fixe. Pour exploiter au mieux le potentiel de cette membrane, il est recommandé de réaliser une modélisation dynamique, comme par exemple avec le logiciel Wufi.

Composants principaux du système

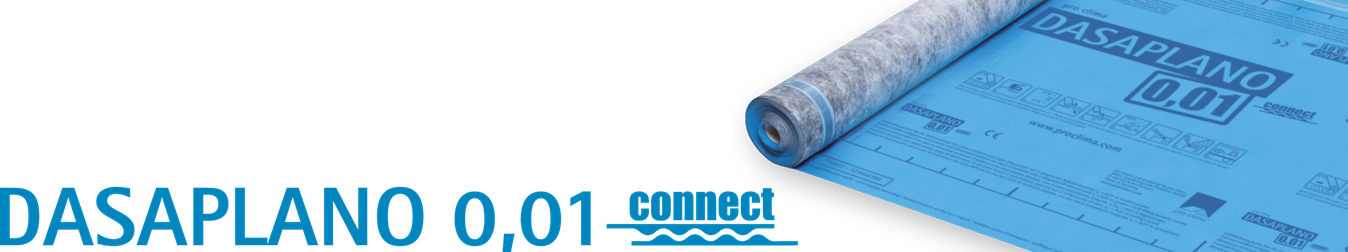

DASAPLANO 0,01 connect

DASAPLANO 0,01 connect

Membrane d’étanchéité à l’air pour la rénovation du toit par l’extérieur

ORCON F

ORCON F

Colle de raccord tout usage pour l’intérieur et l’extérieur

ORCON MULTIBOND

ORCON MULTIBOND

Colle de raccord en rouleau pour l’intérieur et l’extérieur

TESCON VANA

TESCON VANA

Ruban adhésif tout usage pour l’intérieur et l’extérieur

Pour les points singuliers

TESCON PROFECT

TESCON PROFECT

Ruban adhésif d’angle pré-plié pour l’intérieur et l’extérieur

TESCON PRIMER RP

TESCON PRIMER RP

Sous-couche sans solvants pour l’intérieur et l’extérieur

KAFLEX post

KAFLEX post

Manchettes pour câbles à insérer ultérieurement, pour l’intérieur et l’extérieur

KAFLEX mono

KAFLEX mono

Manchettes pour 1 câble, Ø 4,8 à 12 mm, pour l’intérieur et l’extérieur

ROFLEX 100

ROFLEX 100

Manchettes pour conduits pour l’intérieur et l’extérieur, Ø 100 à 120 mm

TESCON SANAPATCH

TESCON SANAPATCH

Patch adhésif avec fonction « easy off » pour l’intérieur et l’extérieur

TESCON FIX

TESCON FIX

Cornières de montage

Art. n° Code GTIN Long. Larg. Contenu Poids UE Récipient
 DOP 14086 4026639140869 50 m 1,5 m 75 m² 12 kg 1 20
1: UE pro non disponible en quantité fractionnée

Téléchargements

Déclaration de performance

Art. n° Code GTIN Long. Larg.
 DOP 14086 14086 4026639140869 50 m 1,5 m
1: UE pro non disponible en quantité fractionnée
