DB+
Etapes de pose
1. Pose de la membrane
Dérouler le premier lé et le préfixer à l’aide d’agrafes galvanisées d’au moins 10 mm de large et 8 mm de long, avec un écart de 10 à 15 cm (5 à 10 cm en cas d’isolation insufflée).
Laisser dépasser le lé d’environ 4 cm sur les éléments de construction adjacents, afin de pouvoir y réaliser ultérieurement un raccord étanche à l’air.
1. Pose de la membrane
Dérouler le premier lé et le préfixer à l’aide d’agrafes galvanisées d’au moins 10 mm de large et 8 mm de long, avec un écart de 10 à 15 cm (5 à 10 cm en cas d’isolation insufflée).
Laisser dépasser le lé d’environ 4 cm sur les éléments de construction adjacents, afin de pouvoir y réaliser ultérieurement un raccord étanche à l’air.
2. Chevauchement des bandes: pose transversale
En cas de pose perpendiculairement à la structure porteuse, prévoir des chevauchements d’environ 10 cm.
Le marquage imprimé sert de repère.
2. Chevauchement des bandes: pose transversale
En cas de pose perpendiculairement à la structure porteuse, prévoir des chevauchements d’environ 10 cm.
Le marquage imprimé sert de repère.
3. Chevauchement de lés: pose longitudinale
En cas de pose parallèlement à la structure porteuse, prévoir des chevauchements d’au moins 1 cm sur support solide (par exemple sur des chevrons).
3. Chevauchement de lés: pose longitudinale
En cas de pose parallèlement à la structure porteuse, prévoir des chevauchements d’au moins 1 cm sur support solide (par exemple sur des chevrons).
4a. Collage des chevauchements
Nettoyer le support (il doit être sec, dépoussiéré, dégraissé et sans silicone) et effectuer éventuellement un essai de collage.
Centrer le ruban adhésif système UNI TAPE sur le chevauchement, puis le coller au fur et à mesure, en évitant d’exercer une traction, d’appliquer une charge ou de former des plis.
4a. Collage des chevauchements
Nettoyer le support (il doit être sec, dépoussiéré, dégraissé et sans silicone) et effectuer éventuellement un essai de collage.
Centrer le ruban adhésif système UNI TAPE sur le chevauchement, puis le coller au fur et à mesure, en évitant d’exercer une traction, d’appliquer une charge ou de former des plis.
4b. Bien maroufler tous les endroits collés
Maroufler la zone de collage (PRESSFIX).
Veiller à une contre-pression suffisante.
4b. Bien maroufler tous les endroits collés
Maroufler la zone de collage (PRESSFIX).
Veiller à une contre-pression suffisante.
5. Raccord à des supports lisses non minéraux ...
… par exemple un pied droit en OSB.
Ce raccord s’effectue également à l’aide du ruban adhésif système UNI TAPE.
Centrer le ruban adhésif, le coller au fur et à mesure en évitant d’exercer une traction, d’appliquer une charge ou de former des plis, puis bien le maroufler pour qu’il adhère au support (PRESSFIX).
5. Raccord à des supports lisses non minéraux ...
… par exemple un pied droit en OSB.
Ce raccord s’effectue également à l’aide du ruban adhésif système UNI TAPE.
Centrer le ruban adhésif, le coller au fur et à mesure en évitant d’exercer une traction, d’appliquer une charge ou de former des plis, puis bien le maroufler pour qu’il adhère au support (PRESSFIX).

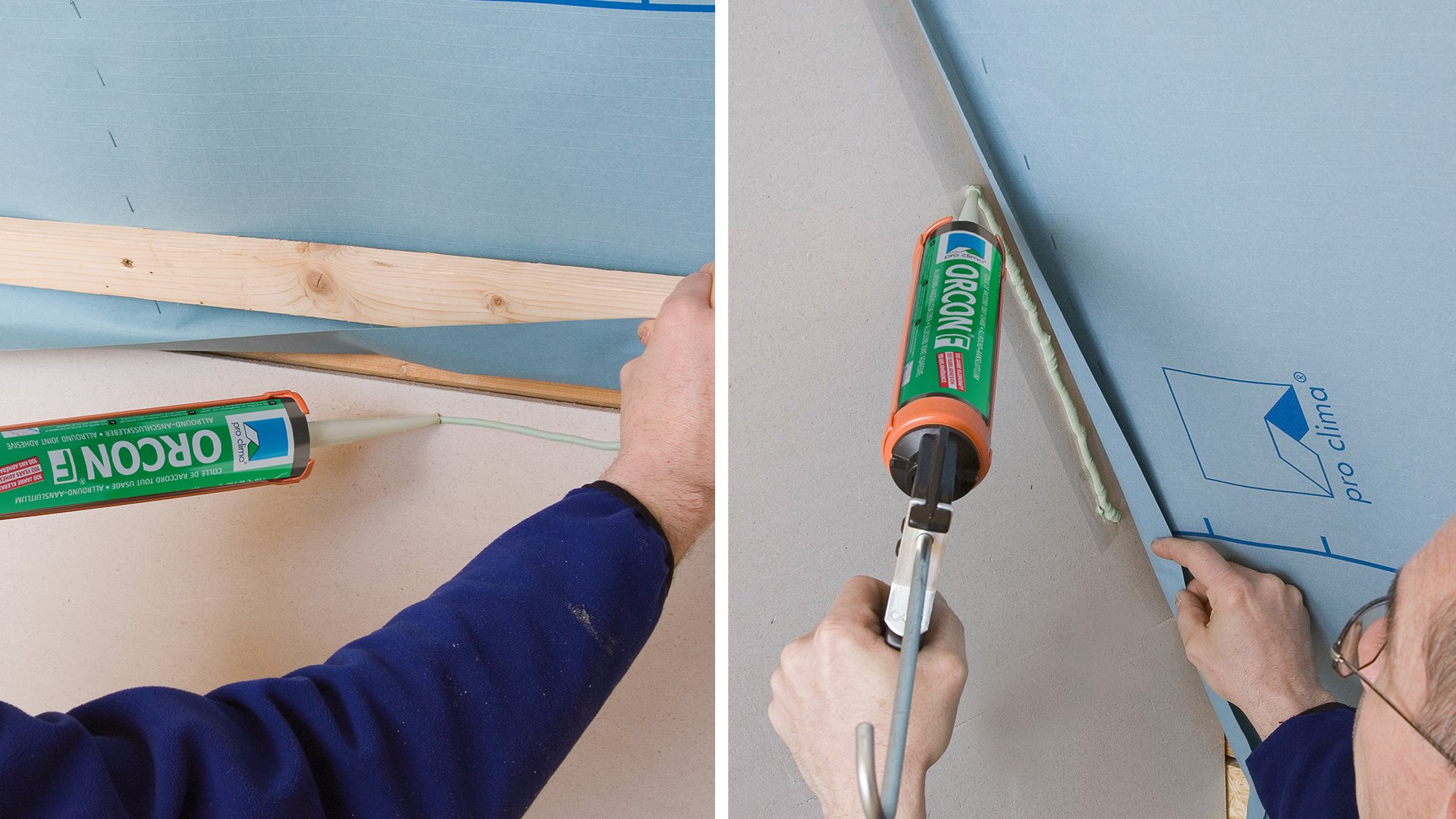

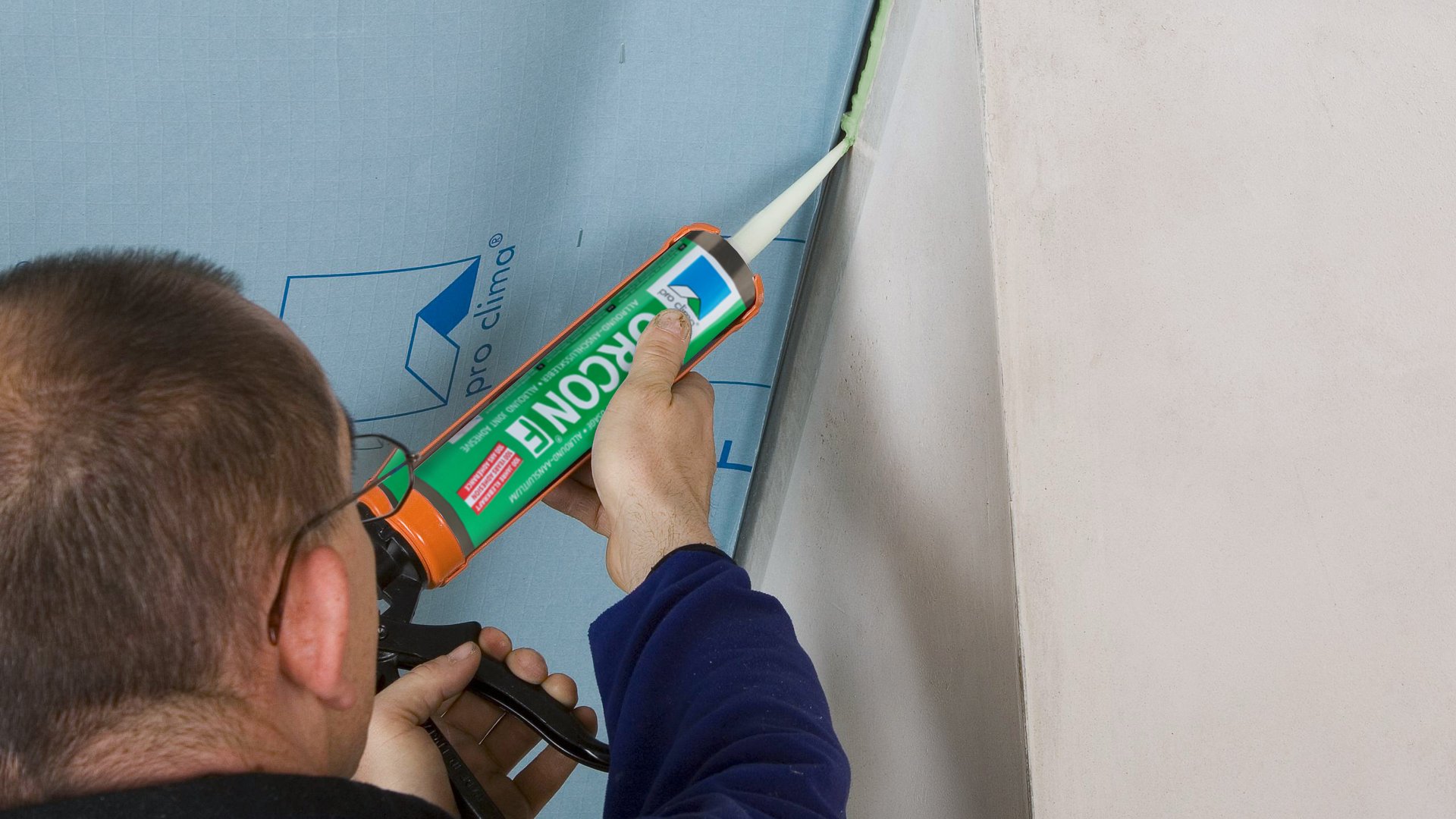

6. Raccord à des supports rugueux et/ou minéraux
Nettoyer le support.
Appliquer un cordon de colle système ORCON F d’un diamètre de 5 mm (éventuellement davantage dans le cas de supports très rugueux).
Poser DB+ avec une boucle de dilatation dans le lit de colle.
Ne pas écraser complètement le cordon de colle.
6. Raccord à des supports rugueux et/ou minéraux
Nettoyer le support.
Appliquer un cordon de colle système ORCON F d’un diamètre de 5 mm (éventuellement davantage dans le cas de supports très rugueux).
Poser DB+ avec une boucle de dilatation dans le lit de colle.
Ne pas écraser complètement le cordon de colle.

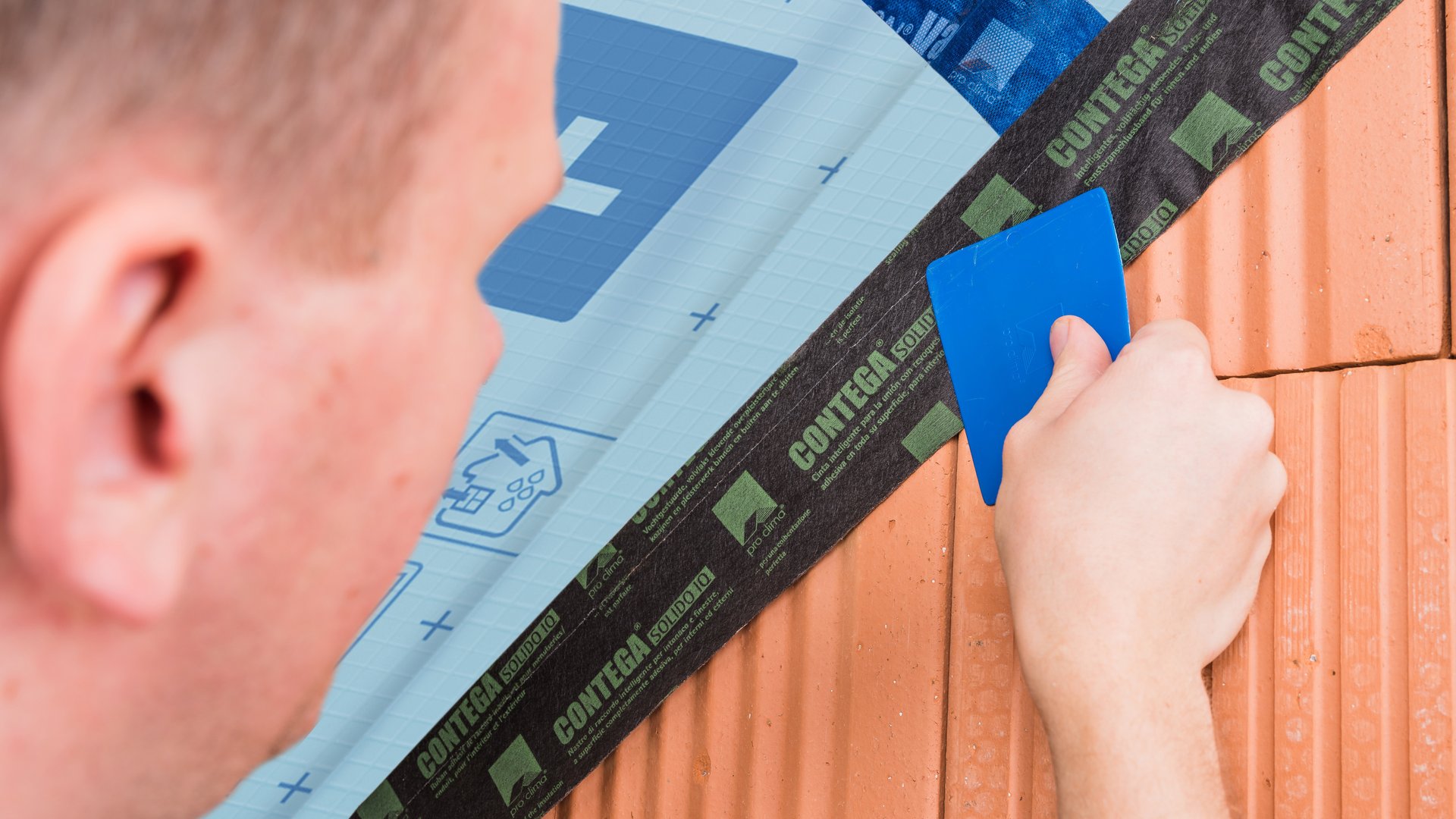

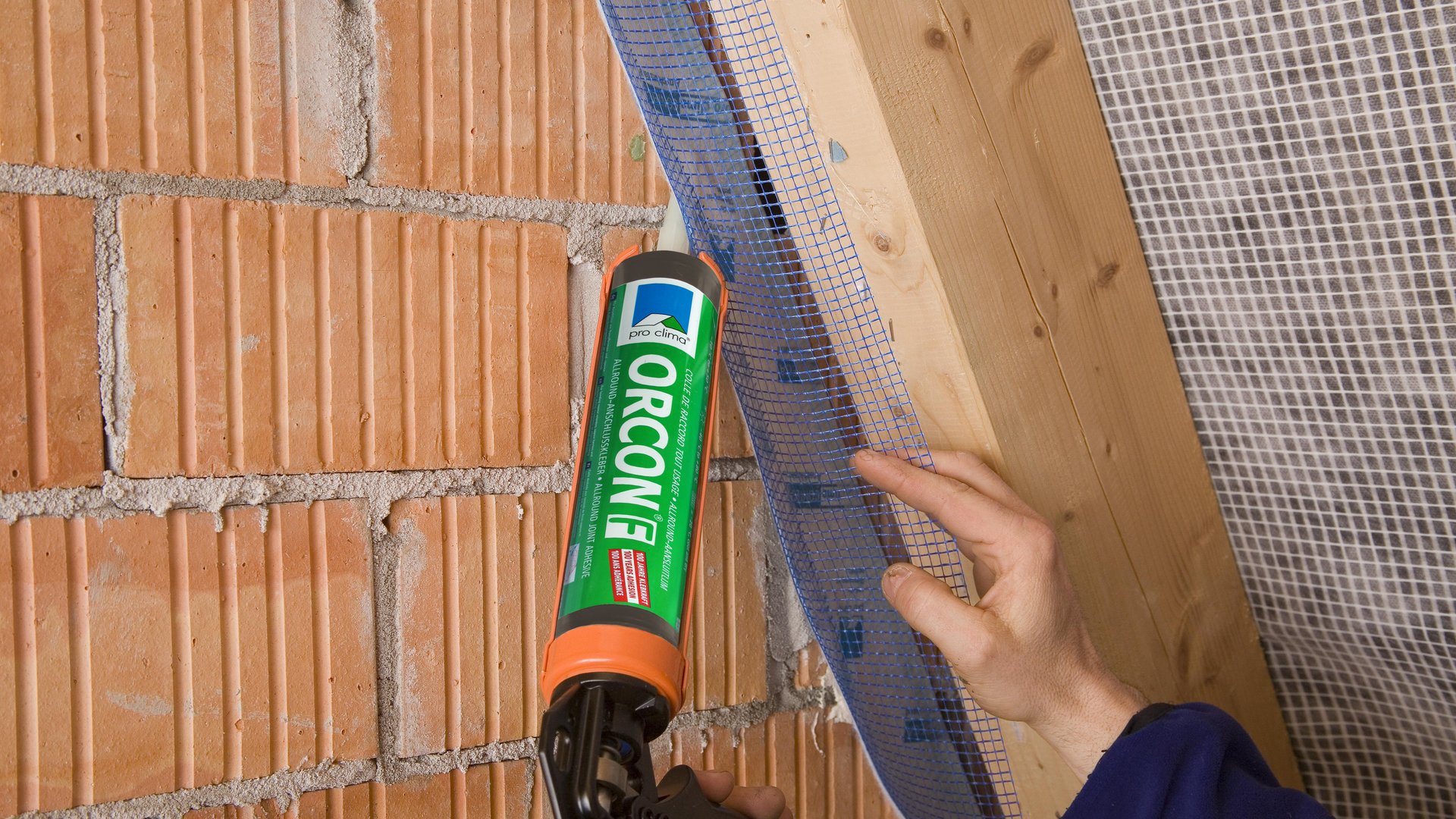

7a. Raccord à des supports apparents
Préfixer ponctuellement le ruban de raccord d’enduit CONTEGA PV au mur, à l’aide de la colle ORCON F.
La partie adhésive du ruban de raccord doit être tournée vers la pièce.
7a. Raccord à des supports apparents
Préfixer ponctuellement le ruban de raccord d’enduit CONTEGA PV au mur, à l’aide de la colle ORCON F.
La partie adhésive du ruban de raccord doit être tournée vers la pièce.
7b. Raccord à des supports apparents
Amener le frein-vapeur en place, détacher le papier transfert du ruban CONTEGA PV et coller le frein-vapeur sur le ruban, avec une boucle de dilatation.
7b. Raccord à des supports apparents
Amener le frein-vapeur en place, détacher le papier transfert du ruban CONTEGA PV et coller le frein-vapeur sur le ruban, avec une boucle de dilatation.
7c. Raccord à des supports apparents
Appliquer d’abord l’enduit derrière le ruban et poser celui-ci dans la couche humide et la recouvrir entièrement d’enduit.
7c. Raccord à des supports apparents
Appliquer d’abord l’enduit derrière le ruban et poser celui-ci dans la couche humide et la recouvrir entièrement d’enduit.

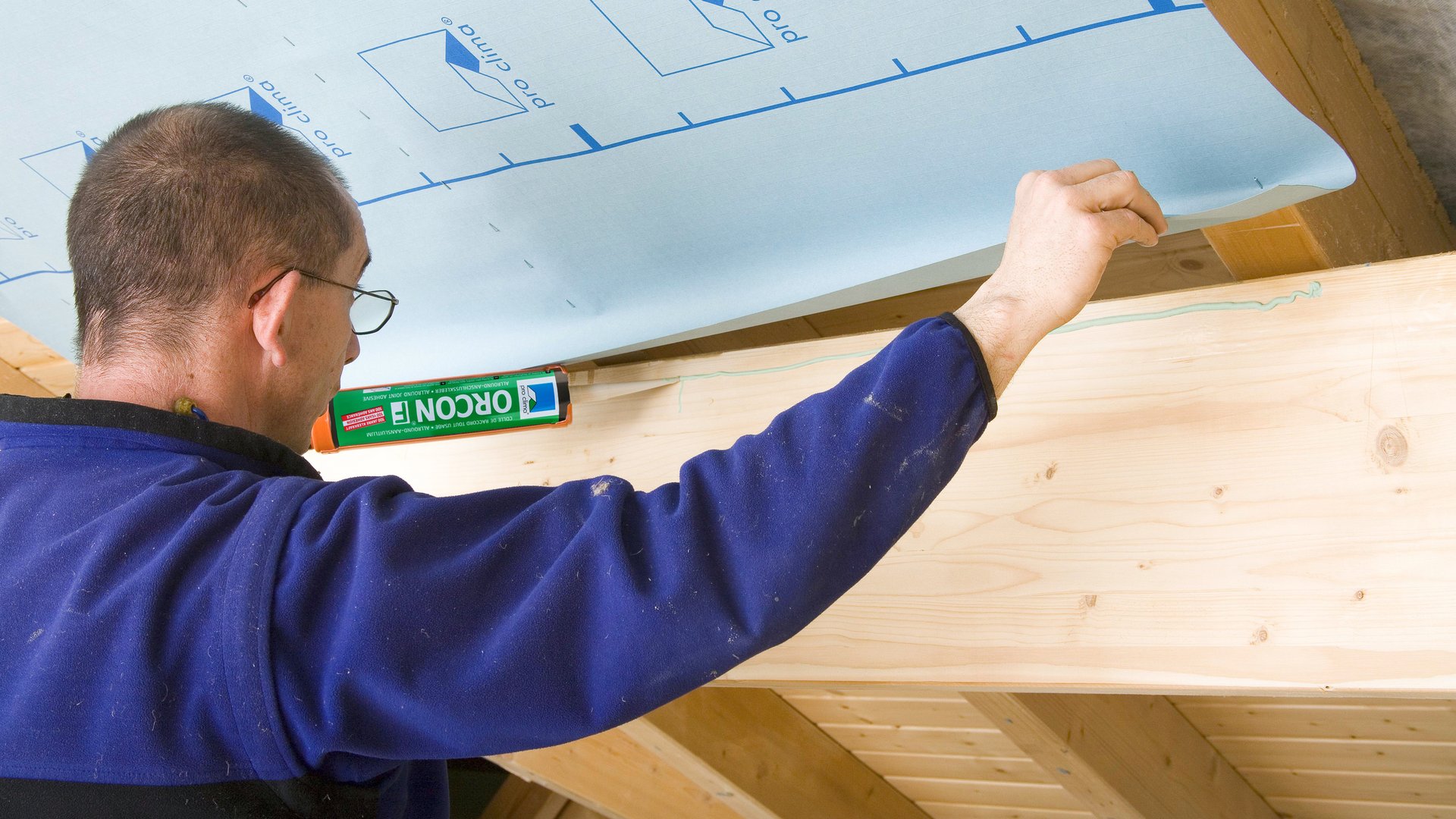

8a. Raccord à du bois brut du sciage
Nettoyer le support.
Appliquer un cordon de colle système ORCON F d’un diamètre de 5 mm (éventuellement davantage dans le cas de supports très rugueux).
Sinon, utiliser la colle de raccord en rouleau ORCON MULTIBOND.
8a. Raccord à du bois brut du sciage
Nettoyer le support.
Appliquer un cordon de colle système ORCON F d’un diamètre de 5 mm (éventuellement davantage dans le cas de supports très rugueux).
Sinon, utiliser la colle de raccord en rouleau ORCON MULTIBOND.
8b. Raccord à du bois brut du sciage
Poser le DB+ avec une boucle de dilatation dans le lit de colle.
Ne pas écraser complètement le cordon de colle.
8b. Raccord à du bois brut du sciage
Poser le DB+ avec une boucle de dilatation dans le lit de colle.
Ne pas écraser complètement le cordon de colle.
9a. Raccord à une cheminée enduite (cheminée isolée ou double-peau)
Raccorder DB+ à l’aide de la colle ORCON F, selon la méthode décrite au point 6.
9a. Raccord à une cheminée enduite (cheminée isolée ou double-peau)
Raccorder DB+ à l’aide de la colle ORCON F, selon la méthode décrite au point 6.
9b. Raccord à une cheminée enduite
Entailler ensuite de petits bouts de TESCON VANA jusqu’au milieu, les adapter aux coins existants et les coller.
9b. Raccord à une cheminée enduite
Entailler ensuite de petits bouts de TESCON VANA jusqu’au milieu, les adapter aux coins existants et les coller.
10. Raccord à des câbles et conduits
Glisser la manchette d’étanchéité KAFLEX ou ROFLEX le long du câble ou du conduit, puis la coller sur DB+.
Les manchettes pour câbles sont autocollantes.
Utiliser TESCON VANA ou UNI TAPE pour coller les manchettes pour conduits sur la membrane.
10. Raccord à des câbles et conduits
Glisser la manchette d’étanchéité KAFLEX ou ROFLEX le long du câble ou du conduit, puis la coller sur DB+.
Les manchettes pour câbles sont autocollantes.
Utiliser TESCON VANA ou UNI TAPE pour coller les manchettes pour conduits sur la membrane.
11. Collage des coins
Glisser le ruban de raccord d’angle préplié TESCON PROFECT sur le film transfert dans le coin, puis coller le premier côté.
Ensuite, retirer le film transfert et coller le second côté.
11. Collage des coins
Glisser le ruban de raccord d’angle préplié TESCON PROFECT sur le film transfert dans le coin, puis coller le premier côté.
Ensuite, retirer le film transfert et coller le second côté.
12. Lattage, revêtement intérieur
Installe un lattage (e = 65 cm) pour soutenir le poids de l’isolant ainsi qu’un revêtement intérieur pour protéger la membrane des rayons UV et des dégâts.
12. Lattage, revêtement intérieur
Installe un lattage (e = 65 cm) pour soutenir le poids de l’isolant ainsi qu’un revêtement intérieur pour protéger la membrane des rayons UV et des dégâts.
13. Assurance qualité
La vérification de l’étanchéité à l’aide de BlowerDoor est recommandée.
13. Assurance qualité
La vérification de l’étanchéité à l’aide de BlowerDoor est recommandée.
