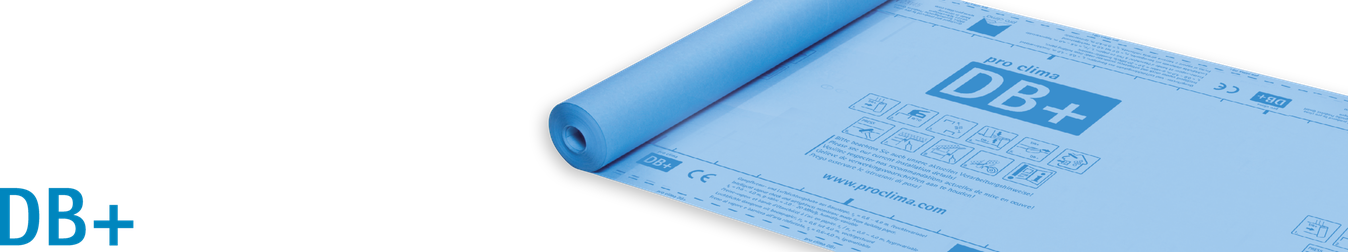

Frein-vapeur et membrane d'étanchéité à l'air en carton avec armature, hygrovariable et hydrosafe



Avantages

  • Protection élevée contre les dégâts au bâtiment et les moisissures, même en cas d'apport d'humidité imprévu, grâce à sa résistance à la diffusion hygrovariable
  • Pour des parois respectant les normes - conformité du DIBt
  • Sûr durablement: fonction testée et approuvée officiellement
  • Chantier sûr en hiver grâce à la fonction hydrosafe
  • Convient à tous les isolants thermiques en fibres (y compris aux isolants insufflés)
  • Solution écologique pour l'étanchéité de l'enveloppe du bâtiment
  • Excellents résultats lors du test de nocivité, contrôle réalisé selon ISO 16000


Application

À utiliser comme frein-vapeur et membrane d'étanchéité à l'air dans toutes les parois ouvertes à la diffusion à l'extérieur (toitures, plafonds ou murs), par exemple en combinaison avec des écrans de sous-toiture pro clima SOLITEX ou panneaux en fibres de bois et MDF. Convient aux toitures plates et aux toiture inclinées ouvertes à la diffusion côté extérieur. Pour les toitures végétalisées, les membranes INTESANA et INTELLO offrent un plus grand potentiel de prévention des dégâts au bâtiment. Pour des informations plus détaillées, consulter l'étude « Calcul du potentiel de prévention des dégâts au bâtiment de structures d'isolation thermique dans la construction en bois et en acier ».

Caractéristiques techniques / Conditionnement

  Tissu
Film fonctionnel carton collé avec un film en PE
Armature non-tissé d'armature en soie de verre
Propriété Valeur Réglementation
Couleur bleu
Grammage 190 ±10 g/m² NBN EN 1849-2
Epaisseur 0,23 ±0,1 mm NBN EN 1849-2
Coeff. de résistance diffusion vapeur μ 10 000 NBN EN 1931
Valeur sd 2,30 ±0,25 m NBN EN 1931
Valeur sd hygrovariable 0,40 - 4 m NBN EN ISO 12572
Valeur Hydrosafe 2 m DIN 68800-2
Réaction au feu Euroclasse E NBN EN 13501-1
Etanchéité à l'air effectué NBN EN 12114
Force de traction max. longit./transv. 550 N/5 cm / 420 N/5 cm NBN EN 13859-1 (A)
Allongement en traction longit./transv. 5 % / 5 % NBN EN 13859-1 (A)
Résistance à la déchirure longitud./transv. 70 N / 70 N NBN EN 13859-1 (B)
Durabilité après vieillissement artificiel réussi NBN EN 1296 / NBN EN 1931
Résistance à la température stable jusque +40 °C
Conductivité thermique 0,13 W/(m·K)
Agrément technique général du DIBt (DE) Z-9.1-852 DIN 68800-2
Marquage CE existe NBN EN 13984

Conditionnement

Art. n° Code GTIN Long. Larg. Contenu Poids UE Récipient
 DOP 10081 4026639011039 100 m 0,75 m 75 m² 14 kg 1 24
 DOP 10082 4026639011046 100 m 0,9 m 90 m² 17 kg 1 24
 DOP 10083 4026639011053 100 m 1,05 m 105 m² 20 kg 1 24
 DOP 10084 4026639011114 50 m 1,05 m 52,5 m² 10 kg 1 42
 DOP 10085 4026639011060 100 m 1,35 m 135 m² 25 kg 1 24
 DOP 10086 4026639011121 50 m 1,35 m 67,5 m² 13 kg 1 42
 DOP 10087 4026639011343 50 m 1,7 m 85 m² 16 kg 1 42
 DOP 10088 4026639011077 50 m 2,75 m 137,5 m² 26 kg 1 20
1: UE pro non disponible en quantité fractionnée

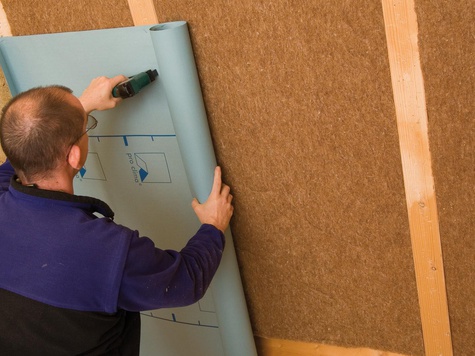

Mise en oeuvre - Galerie de photos

Conditions générales

La membrane DB+ est à poser parallèlement ou perpendiculairement à la structure porteuse (par exemple des chevrons), peu importe que la face imprimée soit visible ou non. Elle ne peut pas être posée fortement tendue.
En cas de pose perpendiculaire l'écart entre les éléments porteurs doit être limité à 100 cm. Après la pose, du côté intérieur, un lattage transversal avec un entraxe maximal de 65 cm doit soutenir le poids de l'isolant. Si lors de l'utilisation d'isolants thermiques sous forme de rouleaux et de panneaux, les raccords réalisés avec du ruban adhésif risquent de subir des charges de traction prévisibles, par exemple à cause du poids de l'isolant, il convient d'ajouter une latte de soutien sur le chevauchement collé. Une autre possibilité consiste à consolider le chevauchement collé ruban adhésif collé par des bandes de ruban adhésif collés perpendiculairement tous les 30 cm environ.

Les collages étanches à l'air sont uniquement possibles moyennant une pose sans plis des frein-vapeurs. Evacuer rapidement l'excès d'humidité de l'air ambiant (p. ex. durant la phase de construction) par une ventilation systématique et constante. Les courants d'air occasionnels ne suffisent pas à évacuer rapidement du bâtiment les grandes quantités d'humidité dues aux travaux de construction; installer éventuellement un déshumidificateur de chantier.

Pour éviter la formation de condensation, le collage étanche à l'air de la membrane DB+ devrait se faire immédiatement après la mise en oeuvre de l'isolation thermique. Cela s'applique tout particulièrement aux travaux en hiver.

En complément avec des isolants insufflés
DB+ peut aussi servir de couche de retenue pour les isolants insufflés en tout genre. Son non-tissé d'armature veille à une forte résistance à la traction lors de l'insufflation. La pose parallèlement à la structure porteuse offre l'avantage que le joint se trouve sur un support solide et est donc protégé. Les agrafes devraient être alignées sur les bois de la construction pour que les membranes ne s'arrachent pas à ce niveau lors de l'insufflation.
Pour éviter la formation de condensation, l'isolant insufflé devrait être mis en place immédiatement après l'achèvement de la couche d'étanchéité à l'air. Cela s'applique tout particulièrement aux travaux en hiver.

Composants principaux du système

DB+

DB+

Frein-vapeur et membrane d'étanchéité à l'air en carton avec armature, hygrovariable et hydrosafe

ECO COLL

ECO COLL

Colle au latex naturel

UNI TAPE

UNI TAPE

Ruban adhésif universel

Pour les points singuliers

TESCON PROFECT

TESCON PROFECT

Ruban adhésif d'angle pré-plié

CONTEGA PV

CONTEGA PV

Ruban de raccord d'enduit frein-vapeur avec non-tissé d'armature intégré

CONTEGA SOLIDO SL

CONTEGA SOLIDO SL

Ruban adhésif de raccord d'enduit pour l'intérieur enduisable

CONTEGA IQ

CONTEGA IQ

Ruban intelligent de raccord d'enduit pour l'utilisation à l'intérieur et l'extérieur enduisable

TESCON PRIMER RP

TESCON PRIMER RP

Sous-couche sans solvants ni temps de séchage

KAFLEX mono

KAFLEX mono

Manchettes pour 1 câble, Ø 4,8 à 12 mm

KAFLEX post

KAFLEX post

Manchettes pour câbles à insérer ultérieurement

ROFLEX 100

ROFLEX 100

Manchettes pour conduits, Ø 100 à 120 mm

TESCON INCAV

TESCON INCAV

Pièce 3D auto-collante pour angles rentrants

TESCON INVEX

TESCON INVEX

Pièce autocollante 3D pour angles sortants

INSTAABOX

INSTAABOX

Boîtier d'installation

Art. n° Code GTIN Long. Larg. Contenu Poids UE Récipient
 DOP 10081 4026639011039 100 m 0,75 m 75 m² 14 kg 1 24
 DOP 10082 4026639011046 100 m 0,9 m 90 m² 17 kg 1 24
 DOP 10083 4026639011053 100 m 1,05 m 105 m² 20 kg 1 24
 DOP 10084 4026639011114 50 m 1,05 m 52,5 m² 10 kg 1 42
 DOP 10085 4026639011060 100 m 1,35 m 135 m² 25 kg 1 24
 DOP 10086 4026639011121 50 m 1,35 m 67,5 m² 13 kg 1 42
 DOP 10087 4026639011343 50 m 1,7 m 85 m² 16 kg 1 42
 DOP 10088 4026639011077 50 m 2,75 m 137,5 m² 26 kg 1 20
1: UE pro non disponible en quantité fractionnée

Déclaration de performance

Art. n° Code GTIN Long. Larg.
 DOP 10081 10081 4026639011039 100 m 0,75 m
 DOP 10082 10082 4026639011046 100 m 0,9 m
 DOP 10083 10083 4026639011053 100 m 1,05 m
 DOP 10084 10084 4026639011114 50 m 1,05 m
 DOP 10085 10085 4026639011060 100 m 1,35 m
 DOP 10086 10086 4026639011121 50 m 1,35 m
 DOP 10087 10087 4026639011343 50 m 1,7 m
 DOP 10088 10088 4026639011077 50 m 2,75 m
1: UE pro non disponible en quantité fractionnée
