DB+
Rénovation de la toiture par l’extérieur
1a. Nettoyage du support
Nettoyer le support.
Pour cela, utiliser une balayette ...
1a. Nettoyage du support
Nettoyer le support.
Pour cela, utiliser une balayette ...
1b. Nettoyage du support
... et éventuellement un aspirateur ou un chiffon.
1b. Nettoyage du support
... et éventuellement un aspirateur ou un chiffon.
2. Préparation
Enlever les objets tranchants ou pointus (par exemple clous)qui dépassent du parement intérieur dans la chambrée de chevrons.
Brosser les supports ; le cas échéant, les aspirer et les essuyer avec un chiffon.
2. Préparation
Enlever les objets tranchants ou pointus (par exemple clous)qui dépassent du parement intérieur dans la chambrée de chevrons.
Brosser les supports ; le cas échéant, les aspirer et les essuyer avec un chiffon.
3. Mise en place éventuelle d’une protection
Pour protéger DB+, poser des panneaux isolants denses sur le parement intérieur existant.
L’épaisseur de l’isolation sous DB+ doit représenter au maximum un tiers de la résistance thermique totale.
3. Mise en place éventuelle d’une protection
Pour protéger DB+, poser des panneaux isolants denses sur le parement intérieur existant.
L’épaisseur de l’isolation sous DB+ doit représenter au maximum un tiers de la résistance thermique totale.
4a. Pose de la membrane
Dérouler la membrane parallèlement au chevron, l’aligner, la faire remonter sur 3 à 4 cm sur le flanc du chevron et la pousser soigneusement dans les coins, à l’aide d’une latte.
4a. Pose de la membrane
Dérouler la membrane parallèlement au chevron, l’aligner, la faire remonter sur 3 à 4 cm sur le flanc du chevron et la pousser soigneusement dans les coins, à l’aide d’une latte.
4b. Pose de la membrane
Eviter les tunnels de convection.
Laisser également dépasser la membrane d’environ 4 cm sur les éléments de construction adjacents, afin de pouvoir y réaliser ultérieurement un raccord étanche à l’air.
4b. Pose de la membrane
Eviter les tunnels de convection.
Laisser également dépasser la membrane d’environ 4 cm sur les éléments de construction adjacents, afin de pouvoir y réaliser ultérieurement un raccord étanche à l’air.
5. Fixation au chevron
Fixer la membrane à l’aide d’agrafes galvanisées d’au moins 10 mm de large et 8 mm de long, avec un écart de 10 à 15 cm.
La latte déjà utilisée au point 3 sert ici d’appui pour l’agrafeuse à air comprimé et protège la membrane des dégâts éventuels.
5. Fixation au chevron
Fixer la membrane à l’aide d’agrafes galvanisées d’au moins 10 mm de large et 8 mm de long, avec un écart de 10 à 15 cm.
La latte déjà utilisée au point 3 sert ici d’appui pour l’agrafeuse à air comprimé et protège la membrane des dégâts éventuels.
6a. Nettoyage du support
Nettoyer le support (il doit être sec, dépoussiéré, dégraissé et sans silicone).
Pour lier les fines poussières, appliquer
une sous-couche TESCON PRIMER.
6a. Nettoyage du support
Nettoyer le support (il doit être sec, dépoussiéré, dégraissé et sans silicone).
Pour lier les fines poussières, appliquer
une sous-couche TESCON PRIMER.

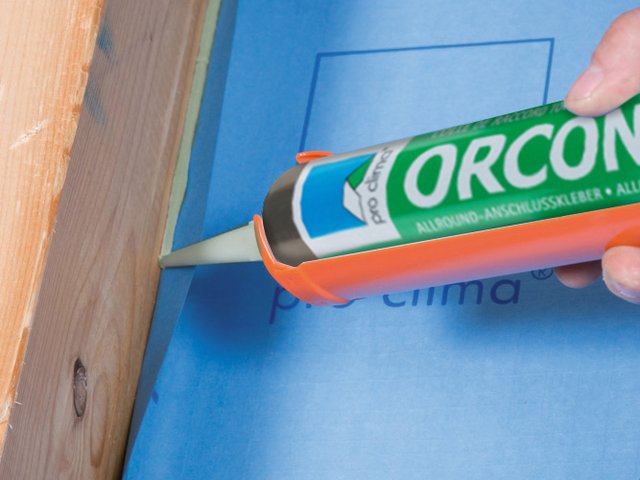

6b. Collage étanche à l’air sur le chevron
Sur les chevrons bruts de sciage, appliquer un cordon de colle ORCON F d’un diamètre de 5 mm (éventuellement davantage dans le cas de surfaces très rugueuses), puis y apposer la membrane.
6b. Collage étanche à l’air sur le chevron
Sur les chevrons bruts de sciage, appliquer un cordon de colle ORCON F d’un diamètre de 5 mm (éventuellement davantage dans le cas de surfaces très rugueuses), puis y apposer la membrane.
7. Raccord à des chevrons lisses
Réaliser le raccord aux chevrons lisses à l’aide du ruban adhésif universel UNI TAPE.
Centrer le ruban adhésif et le
coller au fur et à mesure.
Maroufler la zone de collage (PRESSFIX),
en veillant à une contre-pression suffisante.
Le support doit être adapté au collage.
Si ce n’est pas le cas, il faut le brosser, l’essuyer avec un chiffon ou l’aspirer.
Les poussières très fines peuvent être
liées à l’aide de la sous-couche pro clima TESCON PRIMER.
7. Raccord à des chevrons lisses
Réaliser le raccord aux chevrons lisses à l’aide du ruban adhésif universel UNI TAPE.
Centrer le ruban adhésif et le
coller au fur et à mesure.
Maroufler la zone de collage (PRESSFIX),
en veillant à une contre-pression suffisante.
Le support doit être adapté au collage.
Si ce n’est pas le cas, il faut le brosser, l’essuyer avec un chiffon ou l’aspirer.
Les poussières très fines peuvent être
liées à l’aide de la sous-couche pro clima TESCON PRIMER.
8. Chevauchements de lés éventuels
Prévoir des chevauchements d’environ 10 cm.
Centrer le ruban adhésif système UNI TAPE sur le chevauchement, puis le coller au fur et à mesure, en évitant d’exercer une traction, d’appliquer une charge ou de former des plis.
Maroufler la zone de collage (PRESSFIX),
en veillant à une contre-pression suffisante.
8. Chevauchements de lés éventuels
Prévoir des chevauchements d’environ 10 cm.
Centrer le ruban adhésif système UNI TAPE sur le chevauchement, puis le coller au fur et à mesure, en évitant d’exercer une traction, d’appliquer une charge ou de former des plis.
Maroufler la zone de collage (PRESSFIX),
en veillant à une contre-pression suffisante.

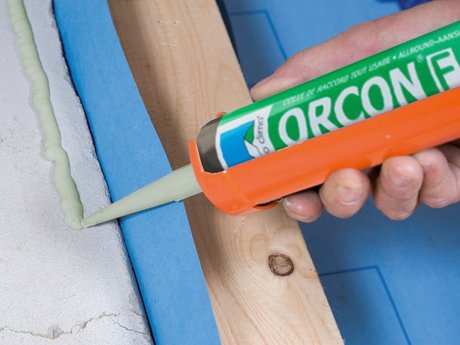

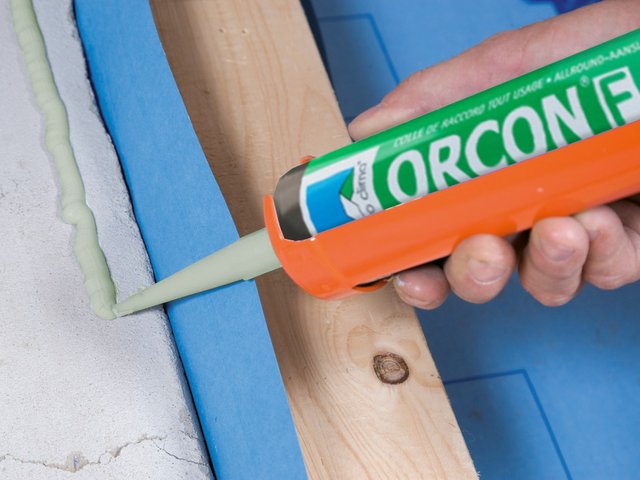

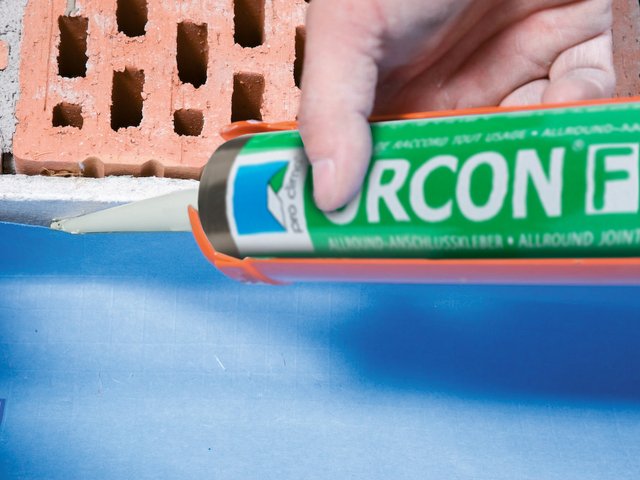

9. Raccord à une rive
Sur les couronnements de mur rugueux, appliquer tout d’abord un enduit lisse.
Nettoyer le support.
Appliquer un cordon de colle système ORCON F d’un diamètre de 5 mm (éventuellement davantage dans le cas de supports très rugueux).
9. Raccord à une rive
Sur les couronnements de mur rugueux, appliquer tout d’abord un enduit lisse.
Nettoyer le support.
Appliquer un cordon de colle système ORCON F d’un diamètre de 5 mm (éventuellement davantage dans le cas de supports très rugueux).

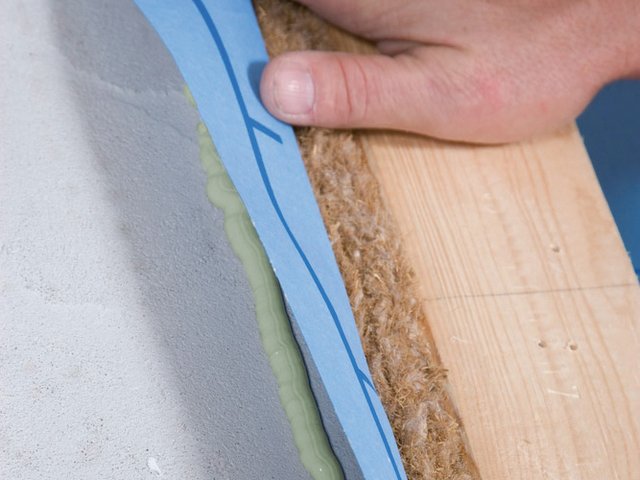

10. Raccord à une rive
Poser DB+ avec une boucle de dilatation dans le lit de colle.
Ne pas écraser complètement la colle.
10. Raccord à une rive
Poser DB+ avec une boucle de dilatation dans le lit de colle.
Ne pas écraser complètement la colle.
11. Raccord au pied de versant
Pour le raccord au pied de versant, procéder par analogie comme pour le raccord à une rive.
11. Raccord au pied de versant
Pour le raccord au pied de versant, procéder par analogie comme pour le raccord à une rive.
12. Raccord à des câbles et conduits
Glisser la manchette d’étanchéité KAFLEX ou ROFLEX le long du câble ou du conduit, puis la coller sur DB+.
Les manchettes pour câbles sont autocollantes.
12. Raccord à des câbles et conduits
Glisser la manchette d’étanchéité KAFLEX ou ROFLEX le long du câble ou du conduit, puis la coller sur DB+.
Les manchettes pour câbles sont autocollantes.
13. Raccord d’un conduit
Utiliser TESCON VANA pour coller les manchettes pour conduits sur la membrane.
Maroufler la zone de collage (PRESSFIX),
en veillant à une contre-pression suffisante.
13. Raccord d’un conduit
Utiliser TESCON VANA pour coller les manchettes pour conduits sur la membrane.
Maroufler la zone de collage (PRESSFIX),
en veillant à une contre-pression suffisante.
14. Compartiments d’isolant et écran de sous-toiture
Enfin, mettre en place l’isolant et le recouvrir d’un écran de sous-toiture, par exemple pro clima SOLITEX MENTO 3000.
Une sur-isolation des chevrons est possible, mais pas indispensable.
14. Compartiments d’isolant et écran de sous-toiture
Enfin, mettre en place l’isolant et le recouvrir d’un écran de sous-toiture, par exemple pro clima SOLITEX MENTO 3000.
Une sur-isolation des chevrons est possible, mais pas indispensable.
