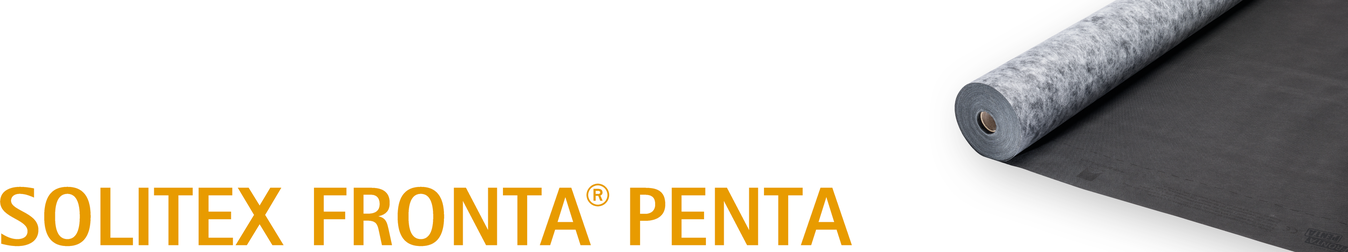

SOLITEX FRONTA PENTA
Ecran pare-pluie de façade, derrière bardages à claire-voie avec des jours jusqu’à 50 mm
Avantages
- Extrêment robuste et stable aux UV: testé à un vieillissement artificiel de 10 000 h au lieu de 5000 h
- Parois sèches : le film fonctionnel non poreux TEEE évacue activement l’humidité vers l’extérieur
- Assure des parois sèches : ouvert à la diffusion et extrêmement résistant à la déchirure, étanche au vent, à la pluie et à l’eau
- N’est pas visible derrière un bardage à claire-voie: non-tissé noir avec impression dans la zone de chevauchement
- Exposition aux intempéries possible pendant six mois
Domaine d'utilisation
À utiliser derrière un bardage ventilé continu ou à claire-voie (interstices jusque 50 mm et surface ouverte totale de maximum 40 %), comme écran pare-pluie de façade.
Pose sur voliges, panneaux dérivés du bois et tous types d’isolants thermiques en panneaux ou rouleaux.
Caractéristiques techniques / Conditionnement
| Tissu | |||
| Non-tissé | microfibres en polypropylène | ||
| Film fonctionnel | TEEE monolithique | ||
| Non-tissé | microfibres en polypropylène | ||
| Film fonctionnel | TEEE monolithique | ||
| Non-tissé | microfibres en polypropylène | ||
| Propriété | Réglementation | Valeur | Réglementation |
| Couleur | noir | ||
| Grammage | NBN EN 1849-2 | 280 g/m² | NBN EN 1849-2 |
| Epaisseur | NBN EN 1849-2 | 1.1 mm | NBN EN 1849-2 |
| Coeff. de résistance diffusion vapeur μ | NBN EN ISO 12572 | 185 | NBN EN ISO 12572 |
| Valeur sd | NBN EN ISO 12572 | 0.2 m | NBN EN ISO 12572 |
| Réaction au feu | NBN EN 13501-1 | Euroclasse E | NBN EN 13501-1 |
| Exposition aux intempéries | 6 mois | ||
| Colonne d'eau | NBN EN ISO 811 | 10 000 mm | NBN EN ISO 811 |
| Etanchéité à l'eau non-vieillie/vieillie* | NBN EN 13859-2 | W1 / W1 | NBN EN 13859-2 |
| Force de traction max. longit./transv. | NBN EN 13859-2 (A) | 480 N/5 cm / 340 N/5 cm | NBN EN 13859-2 (A) |
| Force de traction max. longit./transv. vieillie* | NBN EN 13859-2 (A) | 360 N/5 cm / 260 N/5 cm | NBN EN 13859-2 (A) |
| Allongement en traction longit./transv. | NBN EN 13859-2 (A) | 60 % / 70 % | NBN EN 13859-2 (A) |
| Allongement en traction longit./transv. vieillie* | NBN EN 13859-2 (A) | 28 % / 28 % | NBN EN 13859-2 (A) |
| Résistance à la déchirure longitud./transv. | NBN EN 13859-2 (B) | 300 N / 380 N | NBN EN 13859-2 (B) |
| *) Durabilité après vieillissement artificiel par exposition aux UV pendant 10.000 h | NBN EN 1297 / NBN EN 1296 | réussi (spécifique aux façades ajourées) | NBN EN 1297 / NBN EN 1296 |
| Comportement au pliage à froid | NBN EN 1109 | -40 °C | NBN EN 1109 |
| Résistance à la température | stable entre -40 °C et +100 °C | ||
| Conductivité thermique | 2.3 W/(m·K) | ||
| Marquage CE | NBN EN 13859-2 | existe | NBN EN 13859-2 |
Conditionnement
| Art. n° | Code GTIN | Long. | Larg. | Contenu | Poids | UE | Récipient | |
| DOP | 16350 | 4026639163509 | 50 m | 1,5 m | 75 m² | 21,5 kg | 1 | 12 |
| DOP | 16435 | 4026639164353 | 25 m | 3 m | 75 m² | 20,6 kg | 1 | 12 |
Galerie photos - Mise en œuvre

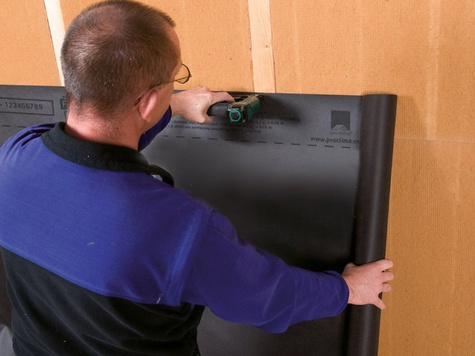

1. Pose de l’écran
Dérouler l’écran et le préfixer à l’aide d’agrafes galvanisées d’au moins 10 mm de
large et 8 mm de long, avec un écart de 10 à 15 cm (5 à 10 cm en cas d’isolation
insufflée).
Laisser dépasser l’écran d’environ 4 cm sur les éléments de construction adjacents, afin de pouvoir y réaliser ultérieurement un raccord étanche à l’air.
2. Application du ruban adhésif double face
Nettoyer le support (il doit être sec, dépoussiéré, dégraissé et sans silicone), puis appliquer le ruban adhé-sif double face DUPLEX à l’abri de l’humidité dans le tiers inférieur du futur chevauchement.
Maroufler la zone de collage (PRESSFIX). Veiller à une contre-pression suffisante.
3. Chevauchement des lés
Poser le second lé avec un chevauchement de 10 à 15 cm sur le premier, de manière à assurer l’écoulement de l’eau.
Le marquage imprimé sert de repère.
4. Collage des chevauchements
Détacher le film transfert du ruban adhésif DUPLEX au fur et à mesure et coller la bande supérieure en évitant d’exercer une traction, d’appliquer une charge et de former des plis.
Maroufler la zone de collage (PRESSFIX). Veiller à une contre-pression suffisante.
5a. Alternative en cas de bardages à claire-voie : collage du chevauchement avec TESCON INVIS
Centrer le ruban adhésif système TESCON INVIS sur le chevauchement, puis le coller au fur et à mesure, en évitant d’exercer une traction, d’appliquer une charge et de former des plis.
5b. Alternative en cas de bardages à claire-voie : collage du chevauchement avec TESCON INVIS
Maroufler la zone de collage (PRESSFIX). Veiller à une contre-pression suffisante.
6a. Raccord à des supports rugueux ou minéraux (p. ex. à la plaque de plancher)
Nettoyer le support.
Appliquer un cordon de colle du système ORCON F de 5 mm minimum d’épaisseur (éventuellement plus pour des supports très irréguliers).
6b. Raccord à des supports rugueux ou minéraux (p. ex. à la plaque de plancher)
Y poser la membrane avec une boucle de dilatation et ne pas écraser complètement la colle afin de permettre une compensation des mouvements de l’ouvrage.
7. Alternative : Raccord à des supports rugueux ou minéraux exemple : dalle béton) avec ORCON MULTIBOND
Appliquer le cordon de colle sur le support, détacher le papier transfert et raccorder l’écran avec une boucle de dilatation.
8a. Raccord à une fenêtre
Au niveau des ouvertures de fenêtres, poser les lés en continu et les agrafer sur le pourtour.
Découper ensuite l’ouverture à l’aide d’un cutter.
8b. Raccord à une fenêtre
Dans le cas des fenêtres montées en retrait, découper la membrane selon le schéma (de gauche) et prolonger l’écran dans l’ébrasement jusqu’au châssis.
9. Raccord à une menuiserie
Coller la membrane de manière étanche au dormant, à l’aide du ruban adhésif d’angle TESCON PROFECT.
Le film transfert séparé en trois bandes permet de coller d’abord le ruban sur la menuiserie, puis sur l’écran.
Alternative : collage avec TESCON INVIS.
10. Raccord à des câbles et conduits
Faire glisser la manchette d’étanchéité KAFLEX ou ROFLEX le long du câble ou conduit, puis la coller sur l’écran.
En cas de grands interstices, coller TESCON INVIS par-dessus la manchette bleue.
Utiliser TESCON INVIS pour coller les manchettes pour conduits sur l’écran.
11. Collage des coins
Insérer le ruban de raccord d’angle préplié TESCON PROFECT sur le papier transfert dans le coin, puis coller le
premier côté.
Ensuite, le papier transfert et coller le second côté.
Collage alternatif avec le ruban adhésif noir TESCON INVIS.
12. Montage du bardage
Bardage vertical ou horizontal.
SOLITEX FRONTA WA: uniquement pour des bardages continus
SOLITEX FRONTA QUATTRO: pour des interstices jusqu’à 35 mm.
SOLITEX FRONTA PENTA: pour des interstices jusqu’à 50 mm.
Conditions générales
Les écrans SOLITEX FRONTA PENTA doivent être posés avec la face imprimée tournée vers l’extérieur. L’écran est à mettre en oeuvre tendu, sans ventre (souplesse) et parallèlement à l’égoût.
Pour l’utilisation derrière des bardages à claire-voie, l’interstice sera de maximum 50 mm. Dans ce cas, le pourcentage de surface des interstices pourra atteindre 40 %. La lame d’air entre le bardage à claire-voie et l’écran sera d’au moins 20 mm.
La fixation ne peut pas se faire dans des zones de convergence d’eau.
Prendre des mesures supplémentaires durant la phase de construction (p. ex. le bâchage), si le bâtiment est habité ou nécessite une protection particulière. Il faut également envisager le bâchage lors d’interruptions des travaux relativement longues.
