Ecran pare-pluie de façade triple couche avec film TEEE monolithique, convient pour des bardages continus ou à claire-voie avec des jours jusqu’à 35 mm



Avantages

  • Permet la réalisation de parois sûres : haute perméabilité à la vapeur d’eau et étanchéité maximale à la pluie battante
  • Parois sèches : le film fonctionnel non poreux TEEE évacue activement l’humidité vers l’extérieur
  • N’est pas visible derrière un bardage à claire-voie: non-tissé noir avec impression dans la zone de chevauchement
  • Résistance au vieillissement et thermostabilité maximales, grâce au film TEEE
  • Exposition aux intempéries possible pendant six mois


Application

À utiliser comme écran pare-pluie de façade ouvert à la diffusion de vapeur d’eau avec film monolithique TEEE.
À utiliser derrière un bardage ventilé continu ou à claire-voie (interstices jusque 35 mm, lame de bardage au moins trois fois plus large que l’interstice) selon les consignes de mise en œuvre.

Caractéristiques techniques / Conditionnement

  Tissu
Non-tissé de protection et de couverture microfibres en polypropylène
Film fonctionnel TEEE, monolithique
Propriété Valeur Réglementation
Couleur noir
Grammage 180 ±5 g/m² NBN EN 1849-2
Epaisseur 0,60 ±0,10 mm NBN EN 1849-2
Coeff. de résistance diffusion vapeur μ 80 NBN EN ISO 12572
Valeur sd 0,05 ±0,02 m NBN EN ISO 12572
Réaction au feu Euroclasse E NBN EN 13501-1
Exposition aux intempéries 6 mois
Colonne d'eau 10 000 mm NBN EN 20811
Etanchéité à l'eau non-vieillie/vieillie* W1 / W1 NBN EN 13859-2
Force de traction max. longit./transv. 290 ±20 N/5 cm / 220 ±20 N/5 cm NBN EN 13859-2 (A)
Force de traction max. longit./transv. vieillie* 200 ±20 N/5 cm / 135 ±20 N/5 cm NBN EN 13859-2 (A)
Allongement en traction longit./transv. 50 ±20 % / 70 ±20 % NBN EN 13859-2 (A)
Allongement en traction longit./transv. vieillie* 30 ±20 % / 40 ±20 % NBN EN 13859-2 (A)
Résistance à la déchirure longitud./transv. 250 ±30 N / 240 ±30 N NBN EN 13859-2 (B)
*) Durabilité après vieillissement artificiel réussi (spécifique aux façades ajourées) NBN EN 1297 / NBN EN 1296
Comportement au pliage à froid -40 °C NBN EN 1109
Résistance à la température stable entre -40 °C et +100 °C
Conductivité thermique 0,17 W/(m·K)
Garantie matériel, déposée oui ZHDH
Marquage CE existe NBN EN 13859-2

Conditionnement

Art. n° Code GTIN Long. Larg. Contenu Poids UE Récipient
 DOP 12933 4026639129338 50 m 1,5 m 75 m² 13,5 kg 1 20
 DOP 13729 4026639137296 50 m 3 m 150 m² 27 kg 1 20
1: UE pro non disponible en quantité fractionnée

Mise en oeuvre - Galerie de photos

Conditions générales

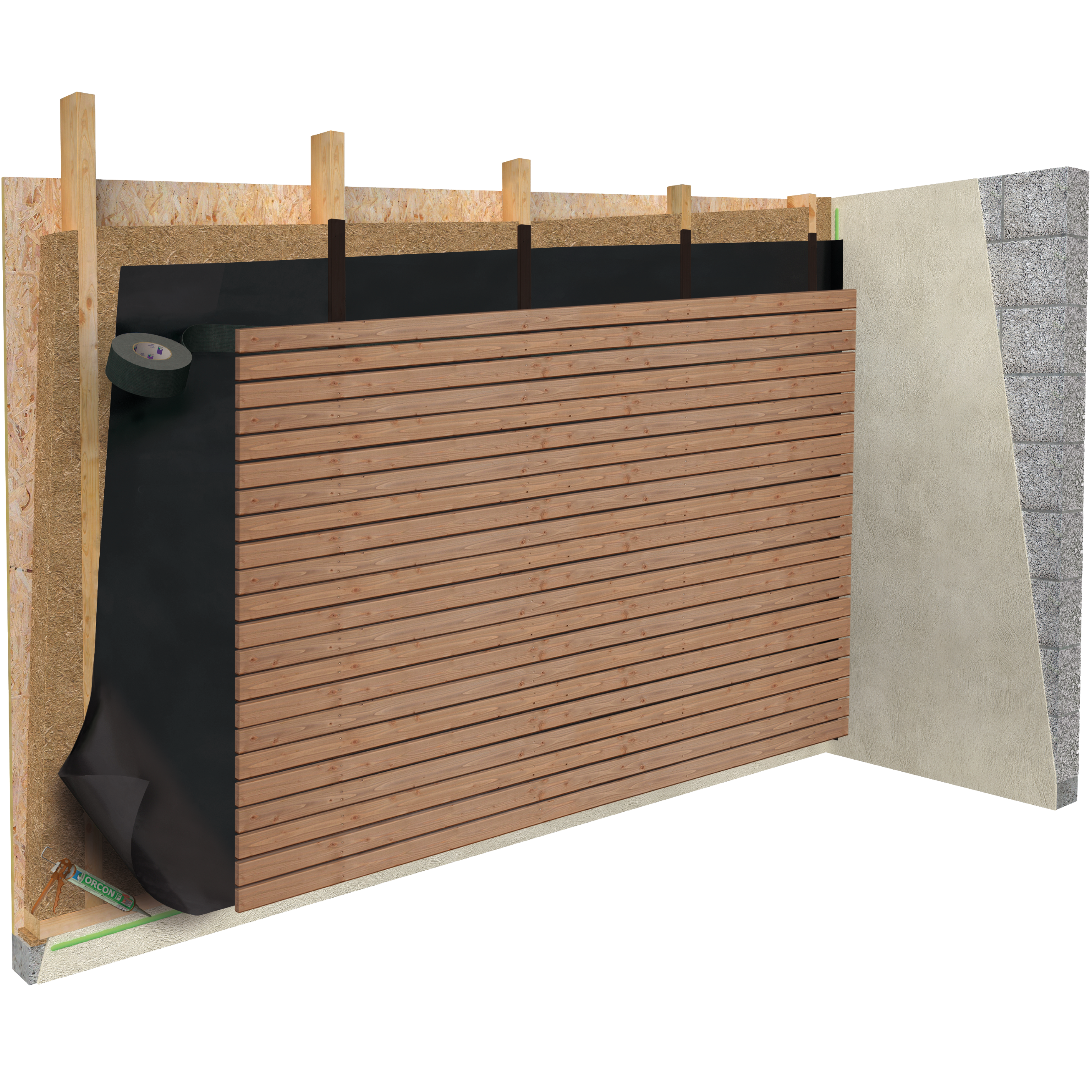

Les membranes SOLITEX FRONTA QUATTRO doivent être posées avec la face imprimée tournée vers l’extérieur. L’écran est à mettre en oeuvre tendu, sans ventre (souplesse) et parallèlement à l’égoût.

Pour l’utilisation derrière des bardages à claire-voie, l’interstice sera de maximum 35 mm. Le bardage sera au moins fois plus large que l’interstice.
La lame d’air entre le bardage à claire-voie et la membrane sera d’au moins 20 mm.

La fixation ne peut pas se faire dans des zones de convergence d’eau.

Prendre des mesures supplémentaires durant la phase de construction (p. ex. le bâchage), si le bâtiment est habité ou nécessite une protection particulière. Envisager également le bâchage lors d’interruptions des travaux relativement longues.
